（二）

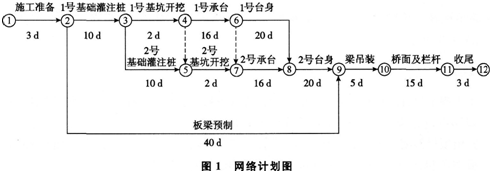

某市政跨河桥上部结构为长13m单跨简支预制板梁，下部结构由灌注桩基础、承台和台身构成。施工单位按合同工期编制了网络计划图（如图1所示），经监理工程师批准后实施。

在施工过程中，发生了以下事件。

事件1：在进行1号基础灌注桩施工时，由于施工单位操作不当，造成灌注桩钻孔偏斜，为处理此质量事故，造成3万元损失，工期延长了5d。

事件2：工程中所使用的钢材由业主提供，由于钢材进场时间比施工单位要求的日期拖延了4d，1号基础灌注桩未按计划开工，施工单位经济损失2万元。

事件3：钢筋进场后，施工单位认为该钢筋是由业主提供的，仅对钢筋的数量进行验收，就将其用于钢筋笼的加工。监理工程师发现后，要求停工整改，造成延误工期3d，经济损失1万元。

(问题)

1．根据网络图计算该工程的总工期，找出关键线路。

2．事件1、2、3中，施工单位可以索赔的费用和工期是多少?说明索赔的理由。

3．事件1中造成钻孔偏斜的原因可能有哪些?

4．事件3中监理工程师要求停工整改的理由是什么?
