阅读下列广域网路由基本技术的应用，分析路由器的配置命令，

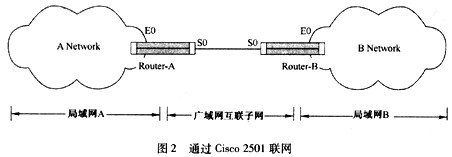

实例：通过Cisco 2501连接A局域网与B局域网，如图5-1所示。

假设实验条件如下：

A．网：202.96.199.0～202.96.199.255

B．网：202.97.76.0～202.97.76.31

D．NS Server：202.96.199.2(主)，202.96.199.3(备)

所属域：xxx.com

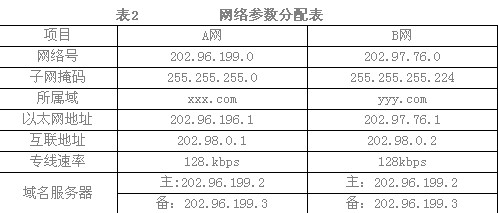

广域网互联：需要一个包含4个IP地址(2个可用p)的子网，定为：202.98.0.0～ 202.98.0.3，其中202.98.0.1给A网，202.98.0.2给B网，互联专线速率：128 kbps。具体网络参数分配表如下：

首先进入路由器：将计算机串行口连接到路由器的Console口，使用Netterm或者超级终端之类的软件登录。

Router＞en

passwd：******(输入超级口令)

全局配置：(A、B网相同)

Routerconfig terminal(切换到配置状态)

Router(config)enable secret my-root-password(定义超级口令)

Router(config)ip host Router-A(定义路由器名.B网为Router-B)

Router(config)ip domain-name (1)

Router(config)nameserver 202.96.199.2(定义主域名服务器)

Router(config)nameserver 202.96.199.3(定义备域名服务器)

Router(config)ip classless

Router(config)line (2)(定义5个telnet虚终端，即可以同时有5个人登录本路由器)

Router(config-line)password my-telnet-password(定义telnet口令)

Router(config-line)exit

Router(config)exit

地址和路由配置

/****** A网路由器 ******/

Router-Aconfig terminal(切换到配置状态)

Router-A(config)intefface e()(配置 Ethernet 0 口)

Router-A(config-if)description the LAN port link to my local network(端口说明)

Router-A(config-if)ip address (3)

Router-A(config-if)no shutdown(激活端口)

Router-A(config-if)exit

Router-A(config)4finterface s()(配置Serial()口)

Router-A(config-if)description the WAN port link to Router-B(端口说明)

Router-A(config-if)ip add 202.98.0.1 255.255.255.252(定义互联广域网IP地址)

Router-A(config-if)bandwidth 128(定义端口速率，单位kbps)

Router-A(config-if)no shutdown(激活端口)

Router-A(config-if)exit

Router-A(config)ip route (4)

Router-A(config)exit

Router-Awr m(保存配置)

/****** B网络由器 ******/

Router-Bconfig terminal

Router-B(config)interface e()

Router-B(config-if)deseription the LAN port link to my local network(端口说明)

Router-B(config-if)ip add 202.97.76.1 255.255.255.224(定义以太网IP地址，子网掩码表示为拥有32个地址的子网)

Router-B(config-if)no shutdown

Router-B(config-if)exit

Router-B (config)interface sO

Router-B(config-if)description the WAN port link to Router-A(端品说明)

Router-B(config-if)ip add 202.98.0.2 255.255.255.252

Router-B (config-if)bandwidth 128

Router-B(config-if)no shutdown

Router-B (config-if)exit

Router-B(config)ip route (5)

Router-B(config)exit

Router-Bwr m(保存配置)
