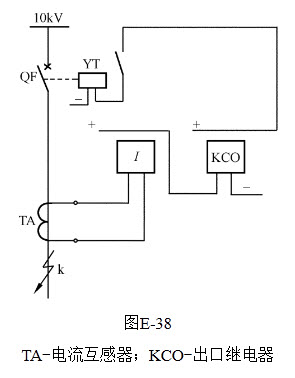

绘图题：如图E-38所示为电流速断保护单相原理接线图，当“k”点发生短路时，试说明其动作过程。

[问答题] 绘图题：如图E-87所示，请补充完善Yd11接线变压器差动保护的三相原理接线图虚框中所遗漏部分（标出电流互感器的极性）。

[单选题]如图所示为线路（）保护原理接线图。A . 限时过电流B . 瞬时电流速断C . 负序电流D . 零序电流

[问答题] 制图题：画出变压器过电流保护（单相）原理接线图。

[单选题]如图所示为（）系统原理接线图。A . TTB . ITC . TN-SD . TN-C

[问答题] 绘图题：画出零序功率方向保护原理接线图。

[问答题] 绘图题：画出单台电流互感器原理接线图。

[单选题]如图所示为测量（）的原理接线图。A . 接地电阻B . 接触电阻C . 绝缘电阻D . 土壤电阻率

[问答题] 绘图题：画出线路方向过流保护原理接线图。

[问答题] 绘图题：如图所示为负控终端被控开关接线图，（K为负控终端跳闸出口继电器触点），请评价图（a）和图（b）的优缺点？

[问答题] 绘图题：画出三段式零序电流方向保护装置原理接线图。
