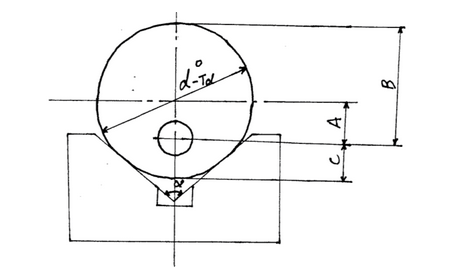

计算题：如图所示，一圆盘形工件在V形块上定位钻孔，孔的位置尺寸的标注方法假定有三种，其相应的工序尺寸为A、B、C，试对这三种不同的尺寸标注方法分别进行定位误差的计算。



[单选题]一工件以外圆在V形块上定位，V形块的角度是120。。工件直径上偏差＋0.03，下偏差一0.01。工件在垂直于v形块底面方向的定位误差是（）。A .0.O46B .0.O4C .0，O23D .0.02

[多选题] 一工件以外圆在V形块上定位，V形块的角度是α。工件直径公差为Ts，上偏差es，下偏差ei。工件在垂直于V形块底面方向的定位误差是（）。A .Ts/sin（α/2）B .Ts/（2*sin（α/2））C .Ts/sin（α）/2D . D.（es-ei）/（2*sin（α/2））E .Ts/（2*cos（α/2））

[判断题] 工件在V形块上定位，尽管V形块的对中性好，但由于一批工件的直径是变化的，所以定位基准在水平方向仍存在位置误差。A . 正确B . 错误

[问答题] 计算题：如图所示，计算管形承台质量。（ρ＝7.85g/cm3）

[问答题] 计算题：直角形零件（如图所示），计算展开尺寸。

[问答题] 计算题：如图所示：已知三角形ABC中，∠A=30°、∠B=120°、b=12，求边长a、c和∠C。sin120°＝（3）1/2/2，sin30°＝1/2。

[单选题]在如图所示的某工件尺寸标注中，（）方向标注错了。A . 36B . 26C . 22D . 8

[多选题] 工件以外圆为基准在V形块中定位时，适用于（）。A . 完整的圆柱面定位B . 非完整的圆柱面定位C . 台阶轴定位D . 曲轴定位E . 大型轴类零件定位F . 外圆已精加工过的工件定位

[问答题] 计算题：用气割方法切割如图所示的单面V形坡口。巳知板厚为20mm，坡口角度a为30°，求切割厚度S是多少？

[问答题] 计算题：如图所示的工件和尺寸，测量棒为υ10mm，试求90°交点A的划线高点尺寸L为多少？
