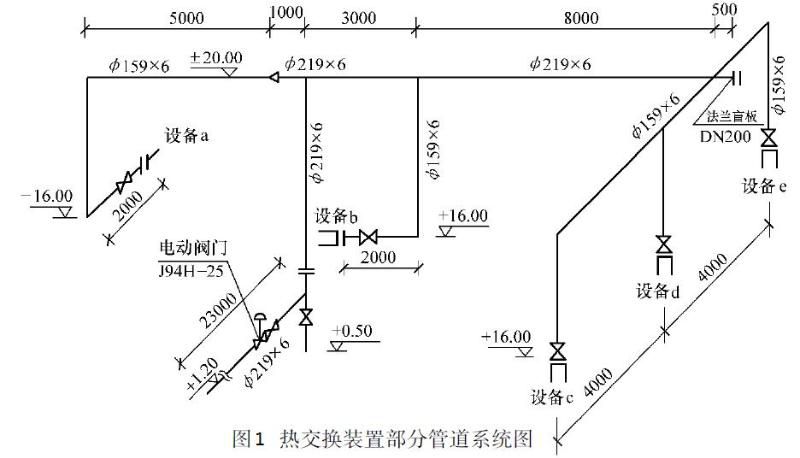

某一化工生产装置中部分热交换工艺管道系统如图1所示。


计算该管道系统工程相关费用的条件如下：
分部分项工程量清单项目费用合计1770万元，其中人工费15万元，管理费、利润分别按人工费的50％、60％计。
脚手架搭拆的工料机费用按分部分项工程人工费的7％计，其中人工费占25％；大型机械进出场耗用人工费1万元，材料费3万元，机械费4.9万元；安全、文明施工等措施项目费用总额为40万元。
其他项目清单费用100万元；规费80万元。税金按10％计。
问题：
 根据图1所示内容和《建设工程工程量清单计价规范》的规定，编制分部分项工程量清单，并将计算过程及结果填入分部分项工程量表。

 2.依据上述条件计算单位工程费用，将结果填入单位工程费用汇总表，并列出措施项目清单费用和税金的计算过程（计算结果保留两位小数）。
