[问答题]

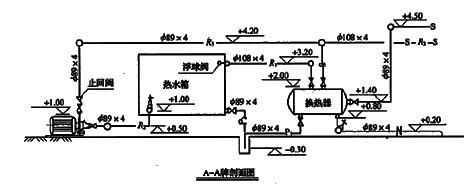

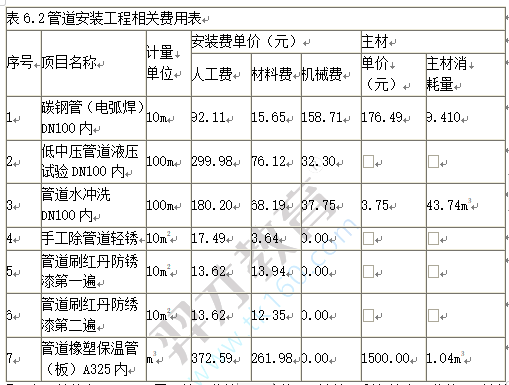

某换热加压站工艺系统安装如图6.Ⅱ.1所示。统一项目编码见表6.1。管道安装工程相关费用见表6.2。
表6.1 工程量清单统一项目编码

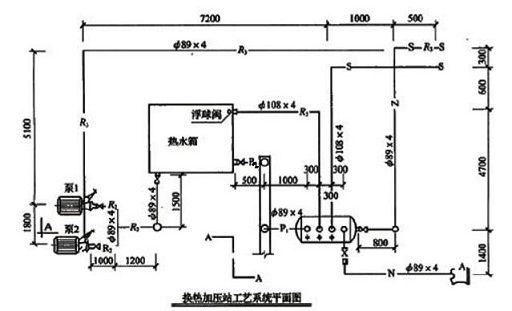

换热加压站工艺系统平面图
图例：
蒸汽管——Ｚ——
给水管——Ｓ——
热水管——Ｒ——
凝水管——Ｎ——
排放管——Ｐ——
截止阀——
——
止回阀——
——
疏水阀——
——
说明：
管道系统工作压力为0MPa，图中标注尺寸除标高以m计外，其他均以mm计。
2.管道均采用20#碳钢无缝钢管，弯头采用成品压制弯头，三通现场挖眼连接，管道系统全部采用电弧焊接。
3.蒸汽管道安装就位后，管道按每10m有7个焊口计，分别对焊口进行射线探伤和超声波探伤。用X光射线探伤，探伤片子规格为80mm×150mm，X光射线探伤比例要求为50%。超声波探伤比例为100%。
4.所有法兰为碳钢平焊法兰；热水箱内配有一浮球阀，阀门型号截止阀为J41T—16，止回阀为H41T—16，疏水阀S41T—16，均采用平焊法兰连接。
5.管道支架为普通支架，管道安装完毕用水进行水压试验和冲洗。
6.所有管道.管道支架除锈后，均刷防锈漆两遍，管道采用岩棉管壳（厚度为50mm）保温，外缠铝箔保护层。
说明：人工单价为50元/工日，管理费按人工费的50%计算，利润按人工费的30%计算。
根据图示内容和《通用安装工程工程量计算规范》（GB 50856-2013）的规定，列式计算所有￠108×4管道.￠89×4管道工程量；列式计算蒸汽管道（Z）上焊缝的X射线探伤工程量和超声波探伤工程量；列式计算R2管道的除锈.刷油工程量；列式计算R3管道的绝热工程量和保护层工程量。
2.若DN80管上的冲压弯头.截止阀和低压碳钢平焊法兰数量：DN80管上的冲压弯头：14（个），DN80管上的截止阀：9（个），DN80管上低压碳钢平焊法兰数量11（片），根据给出的“工程量清单统一项目编码”和图示内容，编列出该管道系统的管道.管件.阀门.法兰及蒸汽管道的射线探伤和超声波探伤的分部分项工程量清单项目，编列R2管道的除锈.刷油和R3管道的绝热及保护层的分部分项工程量清单项目，将相关数据内容填入答题纸表6.3“分部分项工程和单价措施项目清单与计价表”中。

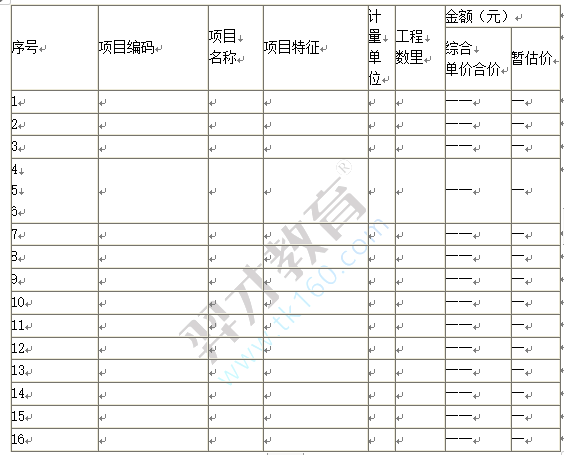

表6.3 分部分项工程和单价措施项目清单计价表

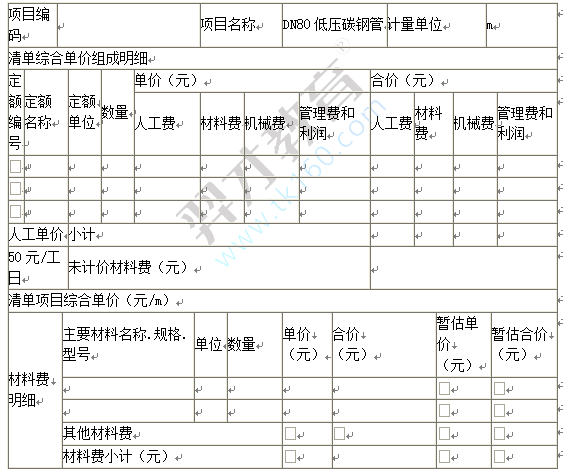

3.根据表6.2给出的无缝钢管￠89×4安装工程的相关费用，分别编制该无缝钢管分项工程安装.管道刷油.保温的工程量清单综合单价分析表。表6.4 DN80钢管安装综合单价分析表

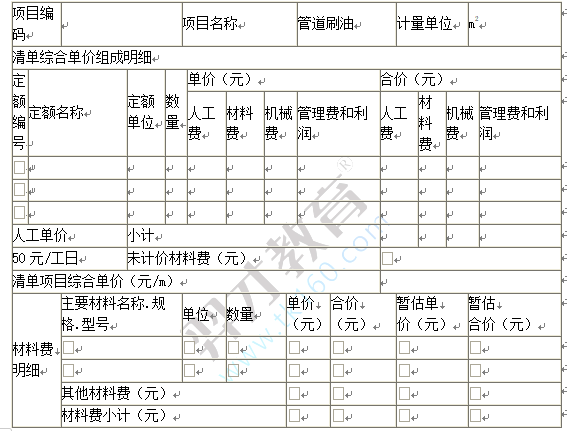

表6.5 DN80钢管刷油综合单价分析表
|
