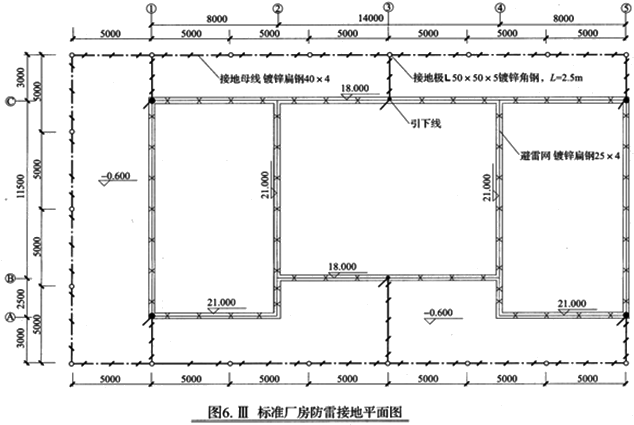

图6.Ⅲ所示为某标准厂房防雷接地平面图。

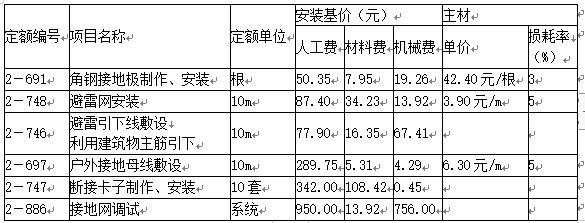

 2.防雷接地工程的相关定额见下表：
说明：
 室内外地坪高差0.60m，不考虑墙厚，也不考虑引下线与避雷网，引下线与断接卡子的连接耗量。
 2.避雷网采用25×4镀锌扁钢，沿屋顶女儿墙敷设。
 3.引下线利用建筑物柱内主筋引下，每一处引下线均需焊接2根主筋，每一引下线离地坪8m处设一断接卡子。
 4.户外接地母线均采用40×4镀锌扁钢，埋深0.7m。
 5.接地极采用L50×50×5镀锌角钢制作，L＝2.5m。
 6.接地电阻要求小于10Ω。
 7.图中标高单位以m计，其余均为mm。







参考答案与解析：
