某氧气加压站的部分工艺管道系统图如图6.2所示

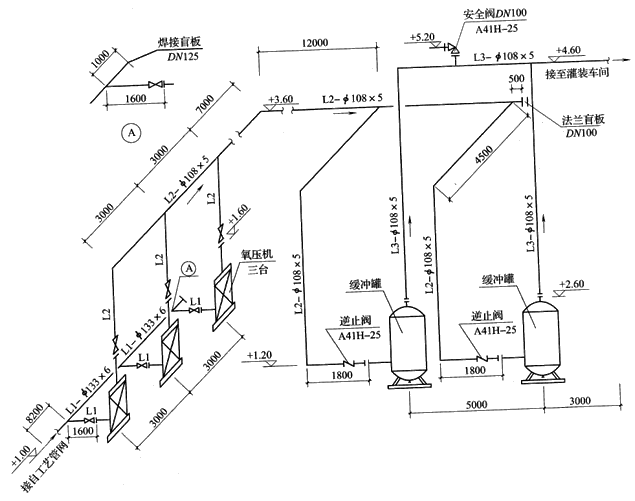

图6.2工艺管道系统图
说明：
 本图为氧气加压站的部分工艺管道。该管道系统工作压力为3.2MPa。图中标注尺寸标高以“m”计，其他均以“mm”计。
 2.管道：采用碳钢无缝钢管，系统连接均为电弧焊；管件：弯头采用成品冲压弯头，三通现场挖眼连接。
 3.阀门、法兰：所有法兰为碳钢对焊法兰；阀门型号除图中说明外，均为J41H－25，采用对焊法兰连接。
 4.管道支架为普通支架，其中：Φ133×6管支架共5处，每处26kg；Φ108×5管支架共20处，每处25kg。
 5.管道安装完毕做液压试验和水冲洗，然后对L3－Φ108×5管道焊接口均做X射线无损探伤，胶片规格为80mm×150mm，其焊口数量为6个。
 6.管道安装就位后，所有管道外壁刷油漆。缓冲罐引出管线L3－Φ108×5采用岩棉管壳（厚度为60mm）做绝热层，外缠铝箔保护层。
设备有氧压机3台，缓冲罐两座，管道由三部分组成：L1－Φ133×6自工艺管网到氧压机。L2－Φ108×5从氧压机对缓冲罐。L3－Φ108×5从缓冲罐到罐装车间。管道采用碳钢无缝钢管，电弧焊连接；所有法兰为碳钢对焊法兰；阀门型号除图中说明外，均为J41H－25，对焊法兰连接；L3－Φ108×5管道焊接口均做X光射线无损探伤；L3－Φ108×5采用60mm厚岩棉管壳做绝热层，外缠铝箔保护层。
问题：
 根据《通用安装工程工程量计算规范》（GB50856－2013）规定和图6.2工艺管道系统图，计算管道安装、管件，阀门，法兰安装、管架制作安装、L3－Φ108×5管做X光射线无损探伤、管道刷油、绝热、保护工程量。
 2.根据《通用安装工程工程量计算规范》（GB50856－2013）、《建设工程工程量清单计价规范》（GB50500－2013）规定和表6.2清单项目编码，编制该工程分部分项工程量清单与计价表，填写表6.3分部分项工程量清单与计价表。
表6.2清单项目编码

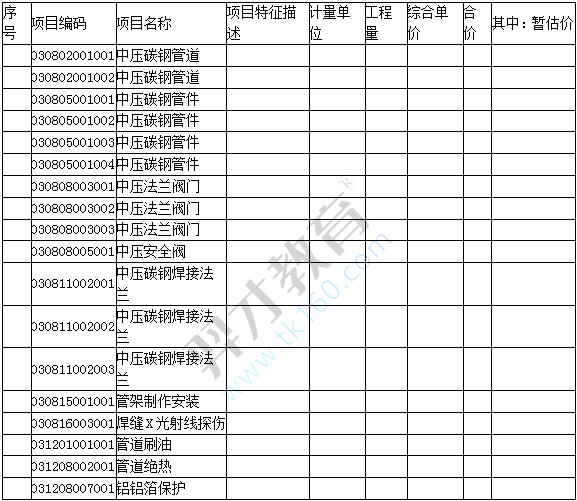

表6.3分部分项工程量清单与计价表

 3.根据表6.4给出的无缝钢管Φ133×6安装工程的相关费用（无缝钢管Φ133×6主材由建设单位提供，暂定单价176.49元/m），编制该无缝钢管分项工程安装的工程量清单综合单价分析表，表6.5无缝钢管分项工程安装的工程量清单综合单价分析表。

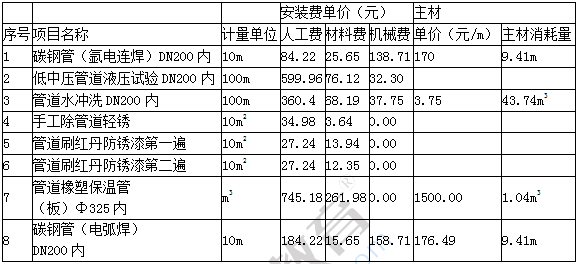

表6.4管道安装工程相关费用表

说明：人工单价为普工70元／工日、一般技工90元／工日，管理费按人工费的50%计算，利润按人工费的30%计算。

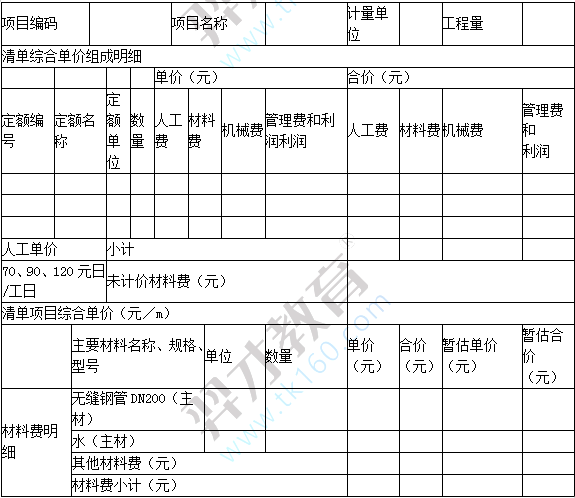

表6.5无缝钢管分项工程安装的工程量清单综合单价分析表

 4.该承包商计算项目的分部分项和单价措施项目清单合计为49.33万，措施项目清单总计8万（其中总价措施费只有安全文明施工措施费4万），其他项目清单只有暂列金5.7万，预计施工中发生计日工2.8万，规费费率5.6%（以分部分项工程费、措施项目费、其他项目费为基数），增值税率9%（所有取费基数均不含税），计算该项目投标报价合计。
