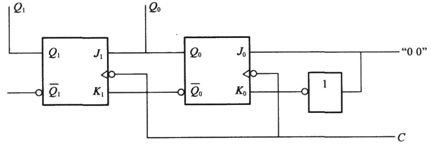

门电路所示电路中，Q1，Q0的状态为“11”，当送入两个脉冲后，输出状态为（　　）。
题110图

[单选题]门电路所示电路中，Q1，Q0的状态为“11”，当送入两个脉冲后，输出状态为（　　）。题110图A.“00”B.“01”C.“11”D.“10”

[单选题]门电路所示电路中，Q1，Q0的状态为“1 1”，当送入两个脉冲后，输出状态为（　　）。题110图A.“00”B.“01”C.“11”D.“10”

[单选题]门电路所示电路中，Q1，Q0的状态为“1 1”，当送入两个脉冲后，输出状态为（　　）。题110图A.“00”B.“01”C.“11”D.“10”

[单选题]门电路所示电路中，Q1，Q0的状态为“1 1”，当送入两个脉冲后，输出状态为（　　）。题110图A.“00”B.“01”C.“11”D.“10”

[单选题]门电路所示电路中，Q1，Q0的状态为“1 1”，当送入两个脉冲后，输出状态为（　　）。题110图A.“00”B.“01”C.“11”D.“10”

[单选题]门电路所示电路中，Q1，Q0的状态为“1 1”，当送入两个脉冲后，输出状态为（　　）。题110图A.“00”B.“01”C.“11”D.“10”

[单选题]（2008）如图所示电路中，Q1、Q2的原始状态为"11"当送入两个脉冲后的新状态为：（）A . "00"B . "01"C . "11"D . "10"

[单选题]如图所示电路，设Q1、Q0的原状态为00，送入一个CP脉冲后的新状态为（）。A . 11B . 10C . 01D . 00

[单选题]如图7-70所示电路，Q1、Q2原始状态为11，当输入两个脉冲后的新状态为（）。A . 00B . 01C . 11D . 10

[单选题]D触发器的应用电路如图所示，设输出Q的初值为0，那么，在时钟脉冲cp的作用下，输出Q为（　　）。题95图A.1B.cpC.脉冲信号，频率为时钟脉冲频率
