某矩形框筒，平面尺寸如图6-37所示，总高度102m，承受水平力q=20kN/m，框筒截面可简化成双槽形截面，该截面如图6-38所示。角柱为L形、截面面积A3=6.41m2、形心坐标y=0.90m。槽形截面惯性矩为3056.5m4。计算图中底层3号柱所受的轴力N3最接近于（　　）kN。

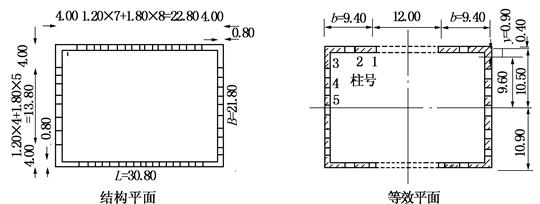

图6-37　平面图（单位：m）

[单选题]某矩形框筒，平面尺寸如下图所示，总高度102m，承受水平力q=20kN/m，框筒截面可简化成双槽形截面，该截面如下图所示。角柱为L形、截面面积A3=6.41m2、形心坐标y=0.90m。槽形截面惯性矩为3056.5m4。计算图中底层3号柱所受的轴力N3最接近于（）kN。平面图（单位：m）A . 1564.9B . 1711.4C . 1956.2D . 2094.8

11-8 如图 11-26 所示的铸铁制成的槽型截面梁,C为截面形心, _(z)=40times (10)^6m(m)^4,-|||-_(1)=140m _(2

如图所示的外伸梁,用铸铁制成,横截面为T字形,O为横截面的形心,已知q=6kN/m,q=6kN/m,q=6kN/m,q=6kN/m,q=6kN/m,q=6kN/

[题目]槽形截面梁尺寸及受力图如图所示, AB=-|||-3m, =1m, z轴为截面形心轴, _(z)=1.73times 108mm-|||-4, =15k

[单选题]一悬臂梁其截面如图所示，其中C为截面形心，该梁横截面的（）A . 中性轴为z1，最大拉应力在上边缘处B . 中性轴为z1，最大拉应力在下边缘处C . 中性轴为z0，最大拉应力在上边缘处D . 中性轴为z0，最大拉应力在下边缘处

矩形截面悬臂梁如图所示，已知l＝4m，b/h＝2/3，q＝10kN/m，[σ]＝10MPa。试确定此梁横截面的尺寸。矩形截面悬臂梁如图所示，已知l＝4m，b/h

槽形截面梁尺寸及受力图如图所示,AB=3m,BC=1m,z轴为截面形心轴,Iz=1.73×108mm4,q=15kN/m。材料许用压应力[σc]=160MPa,

[单选题]如图5-7-9所示，矩形截面杆的截面宽度沿杆长不变，杆的中段高度为2a，左、右段高度为3a，在图示三角形分布荷载作用下，杆的截面m—m和截面n—n分别

[单选题]如图5-7-9所示，矩形截面杆的截面宽度沿杆长不变，杆的中段高度为2a，左、右段高度为3a，在图示三角形分布荷载作用下，杆的截面m—m和截面n—n分别

[单选题]如图5-7-9所示，矩形截面杆的截面宽度沿杆长不变，杆的中段高度为2a，左、右段高度为3a，在图示三角形分布荷载作用下，杆的截面m—m和截面n—n分别
