[单选题]

某房屋三角形屋架的山墙处抗风柱上端支承于屋架的上、下弦横向水平支撑架。下弦横向水平支撑布置如图8,钢材为Q235钢。节点风荷载设计值已求出:P1=10.73kN,P2=22.13kN,P3=223kN。

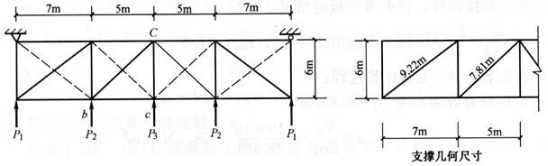

图8 屋架下弦横向水平支撑布置图
 支撑桁架中斜杆bC采用单角钢截面,最适合的截面形式为?(  )

A.1∟63×5,A=6.143cm2,imin=1.25cm,iy=1.94cm

B.1∟45×4,A=3.49cm2,imin=0.89cm,iy=1.38cm

C.1∟50×3,A=2.27cm2,imin=1.0cm,iy=1.55cm

D.1∟70×5,A=6.87cm2,imin=1.39cm,iy=2.16cm

参考答案与解析:
