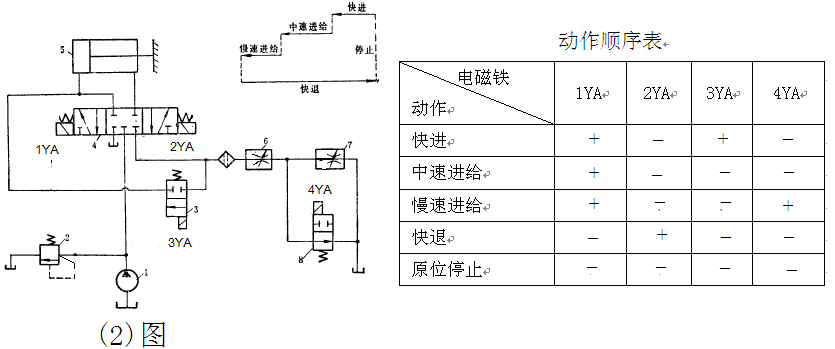

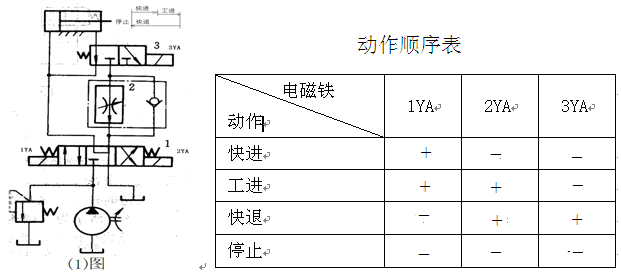

（3）（3）图所示液压系统用于控制执行机构在空载时快速、带载时慢速的动作。已知油路中阀4的调定压力为5Mpa，油缸负载压力为3Mpa。

1）________

分析提示：靠阀3的换向实现快慢速切换。快速时：阀3带电，换向阀左位接入回路，油缸活塞向右运动，从液压缸右侧排出的油再从左侧进入液压缸，增加了进油口处的油量，可使液压缸快速前进。慢速时：阀3断电，换向阀右位接入回路，油缸大腔进油、小腔回油，从液压缸右侧排出的油直接回油箱，实现活塞的慢速伸出。

2）________________________。

分析提示：阀4的作用是限制泵的最大压力，防止过载、起安全保护作用的。

（4）（4）________________________

________

分析提示：阀2断电时，即在图示状态下，液压缸左腔进油、右腔经阀6回油，实现快进，当活塞所连接的挡块压下行程阀6时，行程阀关闭，液压缸右腔的油液必须通过节流阀5才能流回油箱，此时阀3打开溢流，分走泵的多余流量，活塞运动速度转变为慢速工进；当换向阀带电使左位接入回路时，压力油经单向阀4进入液压缸右腔，活塞快速向右返回。

________________________________________________________

分析提示：换向阀断电处于中位时，液压缸停止工作，这时液压泵便经单向阀3向蓄能器4充油。当蓄能器油压达到规定值时，液控顺序阀2被打开，液压泵经阀2卸荷。当换向阀带电处于左位或右位时，液压泵和蓄能器4共同向液压缸供油，实现快速运动。由于采用蓄能器和液压泵同时向系统供油，故可以用较小流量的液压泵来获得快速运动。

（6）（6）图所示油路可实现两个液压缸的顺序动作，叙述该油路是如何实现从①到④的工作过程的（说明行程开关的作用或行程开

关与其对应的电磁铁的通断电的对应关系、液压缸的动作方向）。

分析提示：启动系统使1YA通电，缸A右行完成动作①后，触动行程开关1ST使2YA通电，缸B右行，在实现动作②后，又触动2ST使1YA断电，缸A返回，在实现动作③后，又触动3ST使2YA断电，缸B返回，实现动作④，最后触动4ST使泵卸荷或引起其他动作，完成一个工作循环。

（7）（7）图所示油路可实现两个液压缸的顺序动作，叙述此油路是如何实现从①到④的工作过程的（说明液压缸的初始状态、液压缸动作时阀C与阀D状态及液压缸的动作方向）。

分析提示：初始状态为A、B二缸的活塞皆在左端位置。当搬动手动换向阀C使其左位工作，缸A右行，实现动作①。在挡块压下行程阀D后，缸B右行，实现动作②。松开手动换向阀使其复位后，缸A先复位，实现动作③。随着挡块后移，阀D复位，缸B退回，实现动作④。

（8）________

换向阀与外界相通的主油口称为换向阀的“通”。

一个方框中的箭头↑↓↗↙或堵塞符号⊥和┬与方框上边和下边的交点数为油口通路数，有几个交点表示几通。箭头表示两油口连通，但不表示流动方向，┬表示该油口堵死。

（9）________

________。叙述识别换向阀符号的“位”数的方法、描述换向阀符号中“位”的个数及状态特点。

阀芯相对于阀体的工作位置就叫“位”。

一个实线方框表示一个工作位置，有几个方框表示几位。换向阀都有两个以上（含两个）的工作位置，其中一个是常位（即在不对换向阀施加外力的情况下阀芯所处的位置），绘制液压系统图时，油路一般应该连接在常位上。

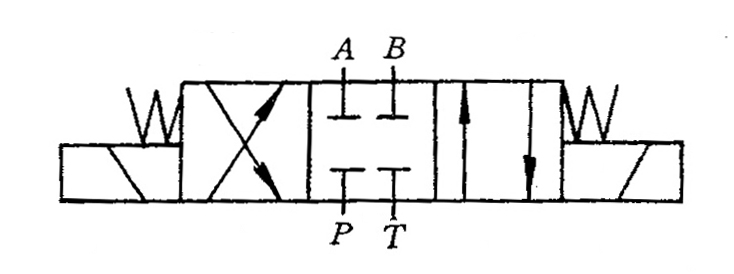

（10）________。同时分析该阀是几位几通阀、且当左电磁铁通电时该阀的各油口以怎样的方式连通、当右电磁铁通电时该阀的各油口又以怎样的方式连通？

用字母P表示阀与系统供油路连通的油口，用字母T表示阀与系统回油路连通的油口，用字母A和B表示阀与执行元件连通的油口。该阀是三位四通阀。当左电磁铁通电时该阀P口与B口连通、A口与T口连通。当右电磁铁通电时该阀P口与A口连通、B口与T口连通。

（11）________因汽车整体结构限制和轻量化要求，汽车上多使用非标准的组合液压元件；可与电气结合，实现对汽车运

行状况的控制；还有压力不高、流量不大的特点。例如：液压式电子控制动力转向系统，它能够根据汽车行驶条件的变化，对助力大小实行控制，提高转向系统的操纵稳定性。

________________________。由于工作介质是气体，所以气压传动工作安全、系统泄漏造成的环境污染小；但气压传动系统噪声大、自润滑性差，且气体可压缩性大导致其系统灵敏性不如液压传动。如液压式汽车制动装置的制动滞后时间是0.2秒，而气压式汽车制动装置的制动滞后时间则为0.5秒。

（7）________：主要目的是提高效率。常用的快速运动方法有液压缸差动连接的快速运动回路、双液压泵供油快速运动回路、蓄能器供油快速运动回路。
