根据Al-Zr二元相图回答:1) 写出1490℃、1250℃、975℃、940℃的相变反应,并判断反应类型。2) 画出x=50.0%合金平衡结晶的冷却曲线,并标明各阶段的相变反应。3) 计算x=30.0%合金平衡结晶到室温下的相组成。答:1) 1490℃:L → Al3Zr + Al2Zr 共晶反应 1250℃:Al3Zr4 + Al3Zr2 → AlZr 包析反应 975℃:β-Zr + AlZr2 → AlZr3 包析反应 940℃:β-Zr + AlZr3 → α-Zr 包析反应2) L→Al3Zr2-|||-arrow A(B)_(3)Z(r)_(2)+(Al)_(3)Z(r)_(4) _(3)Z(r)_(2)+(Al)_(3)Z(r)_(4)-|||-_(3)Z(r)_(4)+(Al)_(3)Z(r)_(2)arrow AlZr AlZr3) x=30.0%合金室温下相组成为:AlZr3 + AlZr2AlZr3中含Al=25%,AlZr2中含Al=33.3%L→Al3Zr2-|||-arrow A(B)_(3)Z(r)_(2)+(Al)_(3)Z(r)_(4) _(3)Z(r)_(2)+(Al)_(3)Z(r)_(4)-|||-_(3)Z(r)_(4)+(Al)_(3)Z(r)_(2)arrow AlZr AlZrL→Al3Zr2-|||-arrow A(B)_(3)Z(r)_(2)+(Al)_(3)Z(r)_(4) _(3)Z(r)_(2)+(Al)_(3)Z(r)_(4)-|||-_(3)Z(r)_(4)+(Al)_(3)Z(r)_(2)arrow AlZr AlZrL→Al3Zr2-|||-arrow A(B)_(3)Z(r)_(2)+(Al)_(3)Z(r)_(4) _(3)Z(r)_(2)+(Al)_(3)Z(r)_(4)-|||-_(3)Z(r)_(4)+(Al)_(3)Z(r)_(2)arrow AlZr AlZr综合模拟测试

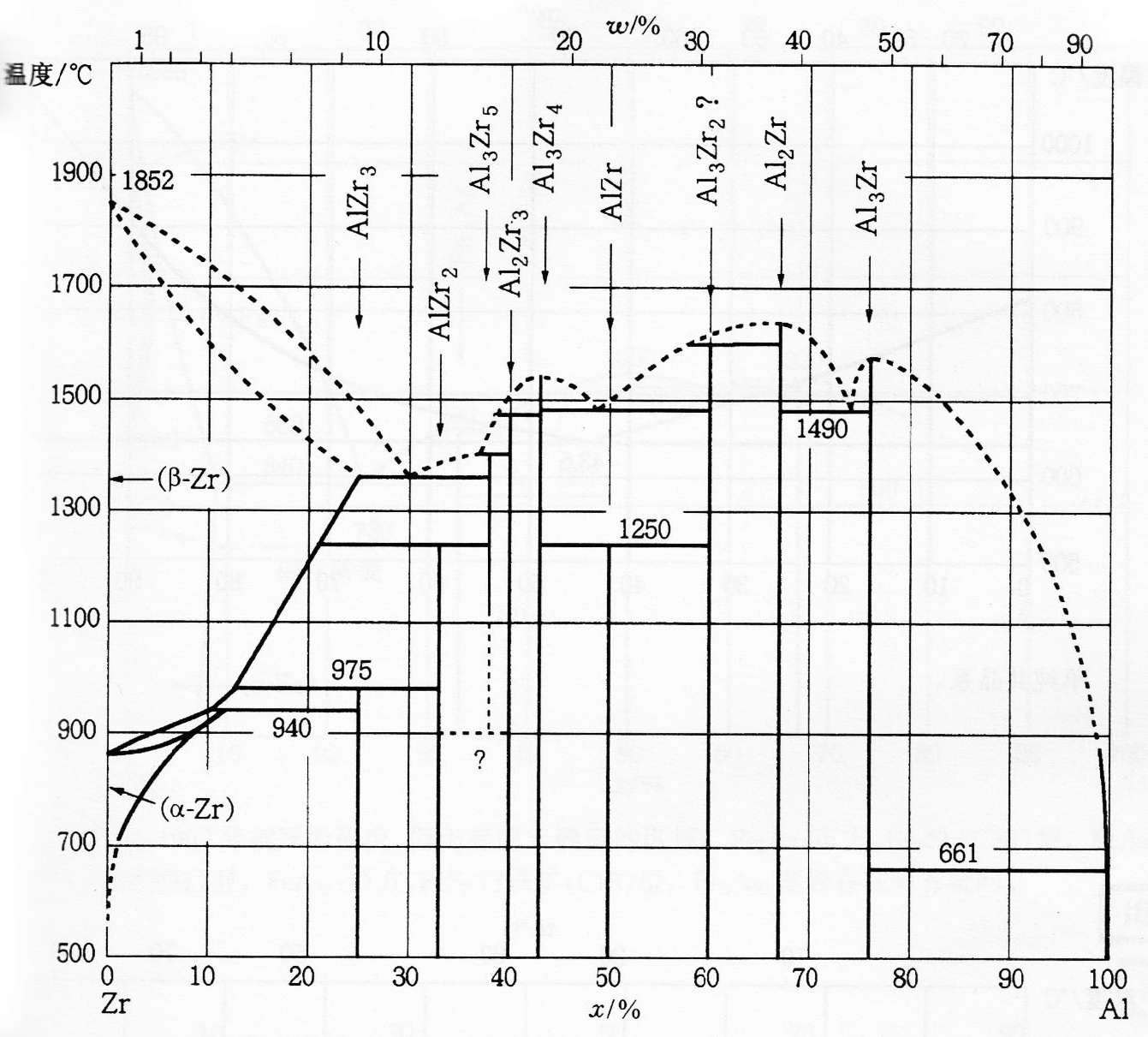

      根据Al-Zr二元相图回答:

1)        写出1490℃、1250℃、975℃、940℃的相变反应,并判断反应类型。

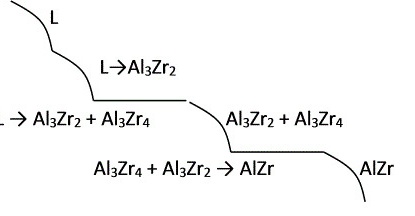

2)        画出x=50.0%合金平衡结晶的冷却曲线,并标明各阶段的相变反应。

3)        计算x=30.0%合金平衡结晶到室温下的相组成。

答:1)        1490℃:L → Al3Zr + Al2Zr 共晶反应 1250℃:Al3Zr4 + Al3Zr2 → AlZr 包析反应 975℃:β-Zr + AlZr2 → AlZr3 包析反应 940℃:β-Zr + AlZr3 → α-Zr 包析反应

2)

3)        x=30.0%合金室温下相组成为:

AlZr3 + AlZr2

AlZr3中含Al=25%,AlZr2中含Al=33.3%

综合模拟测试

参考答案与解析：
