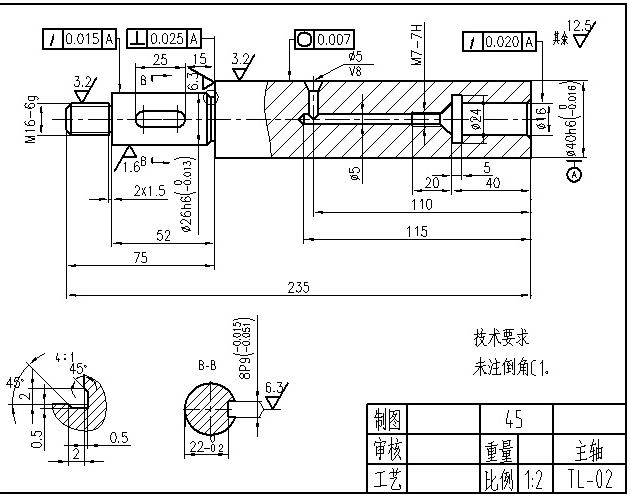

读零件图回答问题((1)该零件属于( )类零件,该图采用的比例为( ) ,属于( )比例。(2)该零件主视图采用了( ),B-B为( ),另一个图形为( )。(3)主轴上键槽的长度是( ),宽度是( ),深度是( ),其定位尺寸是( )。(4)轴上埋头孔的定形尺寸是( ),其定位尺寸是( ),其表面粗糙度要求是 ( )。(5)轴上φ40h6(0 -0.016)的基本尺寸是( ),上偏差是( ),下偏差是( ),最大极限尺寸是( ),最小极限尺寸是( ),公差是( )。(6)图中尺寸2×1.5表示的结构是( ),其宽度为( ),深度为 ( )。(7)解释图框 ⊥|0.025 A的含义:其中“⊥”表示( ),0.025表示( ),A表示( )。⊥|0.025 A

[问答题] 如何选择零件图的主视图？

[问答题] 视读零件图，并做下列填空题：（1）该零件采用了（）视图和（）视图两个基本视图表达，主视图采用（），剖切方法为（）；（2）端盖左端共有（）个槽，槽宽为（），槽深为（）；（3）端盖周围有6个孔，它们的直径为（），定位尺寸为（）；（4）图中部分的基本尺寸为（），最大极限尺寸为（），最小极限尺寸为（），上偏差为（），下偏差为（），公差为（）；（5）外圆柱面的表面粗糙度Ra值为1.6，Ra值选取得小是因为该表面是配合面。

[单选题]主视图作为零件图的核心，其特点是显示零件的（）。A .各组成部分的形状B .各组成部分的相对位置C .形体、加工位置及工作位置特征D .机械加工时所处的位置

[单选题]主视图作为零件图的核心，其特点是显示零件的( )。A.各组成部分的形状B.各组成部分的相对位置C.形体、加工位置及工作位置特征D.机械加工时所处的位置

[单选题]主视图作为零件图的核心，其特点是显示零件的( )。A.各组成部分的形状B.各组成部分的相对位置C.形体、加工位置及工作位置特征D.机械加工时所处的位置

[单选题]对零件进行形体分析，确定主视图方向是绘制零件图的()。A .第一步B .第二步C .第三步D .第四步

[单选题]零件图应能表示出该零件的（）。A .几何形状和用途B .用途和所有尺寸C .几何形状和所有尺寸D .用途和外形

[单选题]轴套类零件在床上加工，故绘制它们的零件图时，主视图方向应按（）A .工作位置B .垂直位置C .加工位置D .任意位置

[多选题] 叉架类零件的零件图通常由（）个基本视图组成。A . 1B . 2C . 3D . 4E . 5F . 6

[填空题] 零件图中应选择最能反映零件（）的视图为主视图。
