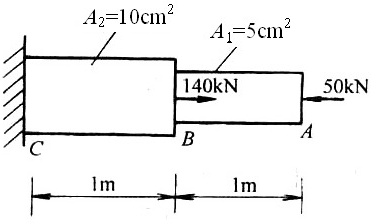

如下图所示变截面杆AC,在A、B两处分别受到50kN和140kN的力的作用,材料=200GPa。求:=200GPa变截面杆AC的轴力图为_______。( )

如下图所示变截面杆AC,在A、B两处分别受到50kN和140kN的力的作用,材料。求:

(1)(3分)变截面杆AC的轴力图为_______。( )

A.
B.
C.
D.
E. B段正应力_______。( D )
F. 100MPa
G. 50MPa
—50MPa
—100MPa
B段正应力 _______。( A )
90MPa
18MPa
—18MPa
—90MPa
C杆总变形量Δl=_______。(提示:虎克定律)( D )
0.05mm(伸长)
0.45mm(伸长)
—0.5 mm(缩短)
—0.05mm(缩短)

参考答案与解析：
