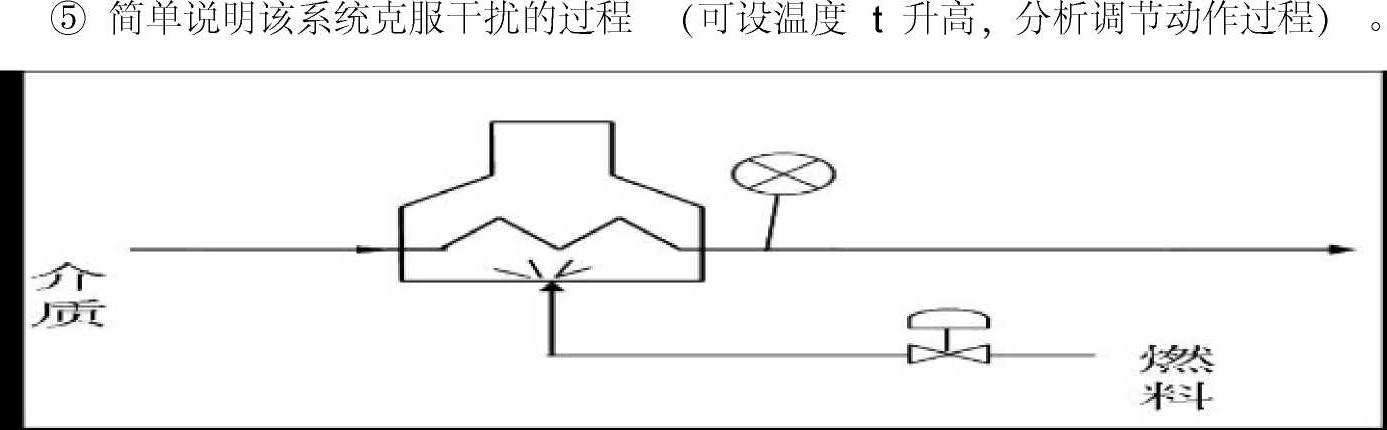

下图为加热炉装置, 工艺要求利用燃料量来控制炉出口介质[1]温度 t( 简 单控制系统 ) ;1指出构成控制系统时的被控变量、控制变量、干扰量是什么?2在下图中画出控制流程图;3选择执行器的气开、气关类型以及控制器[2]的作用方向;4画出简单控制系统方框图;⑤ 简单说明该系统克服干扰的过程 (可设温度t升高,分析调节动作过程) o-|||-质

下图为加热炉装置, 工艺要求利用燃料量来控制炉出口介质温度 t( 简 单控制系统 ) ;1指出构成控制系统时的被控变量、控制变量、干扰量是什么?2在下图中画出控

(20分>下图为加热炉装置,工艺要求利用燃料量来控制炉出口介质[1]温度t(简单控制系统>;① 指出构成控制系统时的被控变量、控制变量、干扰量是什么?② 在

(20分>下图为加热炉装置,工艺要求利用燃料量来控制炉出口介质[1]温度t(简单控制系统>;① 指出构成控制系统时的被控变量、控制变量、干扰量是什么?② 在

如图为釜式反应器,釜内温度通过改变冷却剂流量的方式来控制。① 指出构成控制系统时的被控变量、控制变量、干扰量是什么?② 如果冷却剂压力为主要干扰,选择控制方

某加热炉出口温度控制系统，被控变量是被加热物料的出口温度，操纵变量是燃料流量。当燃料热值波动很大时，选用（ ）做副被控变量组成串级控制系统，可有效克服因燃料热值

5、某换热器的控制方案如下图所示.试完成以下简-|||-答与计算-|||-(1)画出该控制系统的方框图.-|||-(2)指出该控制系统的被控变量,操纵变量、被控

[单选题]简单控制系统主要包括被控变量、（）、控制器、执行器等。A .被控对象B .测量变送装置C .DCSD . D.控制阀

如图所示,为冷却器出口物料温度控制系统示意图。试画出该温度控制系统的方框图,并指出被控对象、被控变量、操纵变量各是什么?若工艺上不允许物料温度太低,试确定控制阀

4.图 7-13 所示为一蒸汽加热器温度控制系统。-|||-(1)指出该系统中的被控变量、操纵变量、被控对象各是什么?-|||-(2)该系统可能的干扰有哪些?-

如下图所示为精馏塔温度控制系统,它通过调节进入再沸器的蒸汽量实现被控变量的稳定。试画出该控制系统的框图,确定控制阀的气开、气关型式和控制器的正、反作用,并简述由
