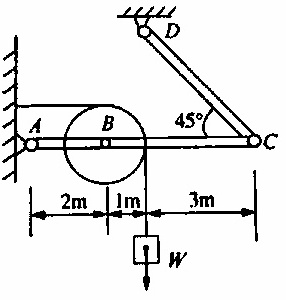

如图所示，构架由杆AC和CD组成，滑轮上挂一重力为W=10 kN 的重物，不计各杆和滑轮的重力。求支座A处的约束反力及CD杆所受的力。4-|||-D-|||-A B 45°-|||-C-|||-2m m 3m-|||-w

如图所示刚架,B E为铰接点,不计各杆重力 ,F=20 kN,q=3 kN/m,求固定端A和D支座的约束反力。2m 2m 2m 2m-|||-F q-|||-A

构架由杆AB，AC和DF铰接而成，如图所示，在杆DEF上作用一力偶矩为M的力偶，不计各杆的重量。求杆AB上铰链A，D和B所受的力。A-|||-M-|||-D E

问：一起重构架,不计组成构架各杆的自重,D，B，C三处均为圆柱铰.被起吊重物的重力为W。画下列各对象受力分析图：(1)CD杆(2)AB杆 (3)整体D-|||-

2-30 构架由杆AB,AC和DF铰接而-|||-成,如图所示,在杆D EF上作用一力偶矩为M-|||-的力偶,不计各杆的重量。求杆AB上铰链A,-|||-D和

2-12 简易起重机用钢丝绳吊起重 W=2kN 的重物,如图 2-37 所示。不计杆件自重、-|||-摩擦及滑轮大小,A、B、C三处简化为铰链连接,试求杆AB和

结构及尺寸如右图所示,AC为直角折杆,均布荷载集度q=10 kN/m,集中力F=10 kN,不计AC和CB杆自重。试求固定端A和支座B的约束力日444 B-||

四、如左下图所示,刚架结构由直杆AC和折杆BC组成,A处为固定端,B处为辊轴支座,C处为中间铰。所受荷载如图所示。已知F=40 kN,M= 20kN·m,q=1

由AC和CD构成的组合梁通过铰链C连接。它的支承和受力如图所示。已知q=10kN/m，M=40kNcdot m，不计梁的自重。求支座A，B，D的约束力和铰链C受

3-10 结构由AB、BC和CD组成,所受载荷及尺寸如图所示。若 a=1m =-|||-10N·m, =20N, =8N/m, 各杆自重均不计,求A、D、E处的

[ 3-66] 构架ABC由三杆AB,AC和DF所组成,如图所示。杆DF上的销子E可在杆AC的槽内滑动。-|||-求在水平杆DF的一端作用铅垂力F时,杆AB上
