填空

(1)

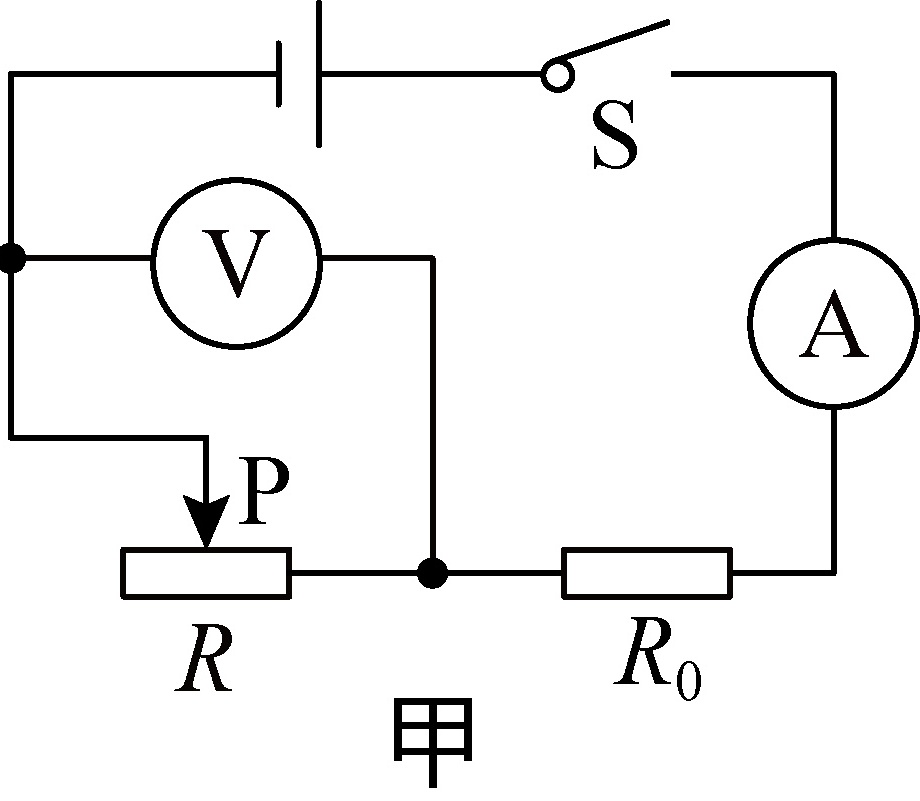

如图，电源电压为10V且保持不变，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，闭合开关S后， 调节滑动变阻器滑片的位置，在移动过程中，R0电功率的变化范围            ，滑动变阻器电功率的变化范围            ，总功率的变化范围            ．

(2)

如图所示电路，电压U=6V且不变．滑动变阻器的最大阻值为20W．当滑动变阻器的滑片在B端时，电流表的示数为0.2A．求：变阻器滑片从B端移到A端时，R1电功率的变化范围            ，滑动变阻器电功率的变化范围            ，总功率的变化范围            ．

(3)

如图所示的电路，闭合开关S后，将滑动变阻器滑片移到最左端时，电流表的示数为0.6A，电压表的示数为6V；当滑动变阻器的滑片移到最右端时，电流表的示数为0.1A，电压表的示数为1V．电源电压保持不变，则定值电阻R的阻值为            Ω，电源电压为            V，该电路消耗的电功率的范围是            ，定值电阻消耗的功率范围是            ，滑动变阻器消耗的功率范围是            ．

(4)

两个定值电阻R1和R2，阻值分别为10Ω、30Ω，允许通过的最大电流分别为1A、0.5A，串联在电路中，加在它们两端的电压的最大值            V，它们的总功率的最大值为            W；若把他们并联在电路中，加在它们两端的电压的最大值            V，它们的总功率的最大值为            W．

(5)

把两个分别标有“10V 10W”和“9V 4.5W”的灯泡串联后接到电源上，要使两灯都不被损坏，加在它们两端的电压的最大值            V，它们的总功率的最大值为            W；若把他们并联接到电源上，加在它们两端的电压的最大值            V，它们的总功率的最大值为            W．

(6)

一个标有“6V 3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则在移动滑片的过程中，电路的总功率变化范围是            ．

(7)

把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值(灯丝电阻不变)．滑动变阻器允许调节的范围是            ，电路中灯泡的电功率变化范围是            ，总功率的变化范围是            ．

(8)

如图所示的电路，电源电压保持不变，小灯泡额定电压为8V(小灯泡电阻不随温度变化)．闭合开关S1，断开开关S2，当滑动变阻器的滑片在a、b端之间移动的过程中，电压表示数变化范围是0∼8V，电流表示数变化范围是0.8A∼2.4A；闭合开关S2，断开开关S1，当滑动变阻器的滑片在中点时小灯泡正常发光．在保证电路安全的前提下，R2的阻值为            Ω，电源电压为            V，闭合开关S1，断开开关S2，滑动变阻器R1消耗的最大电功率为            W，定值电阻R1功率的变化范围为            ，总功率的变化范围为            ，闭合开关S2，断开开关S1，滑动变阻器R1消耗的最大电功率为            W，定值电阻R1功率的变化范围为            ，整个电路消耗的电功率范围为            ，

(9)

在如图所示的电路中，已知R0=24Ω，灯泡L标有“6V3W”字样，电源两端的电压和灯丝的电阻均保持不变．当开关S1、S2都断开时，滑动变阻器R的滑片P从b端滑到某一位置c时(图中未标出)，滑动变阻器R接入电路的电阻减小6Ω，电流表示数变化了0.1A，灯泡恰好正常发光．当开关S1、S2都闭合时，调节滑动变阻器滑片P的位置(滑片P不接触a端)，电路消耗的总功率的最小值为            W．

(10)

如图所示，电源电压保持不变，滑动变阻器最大值为R1=40Ω，小灯泡的电阻为10Ω且保持不变．当S1、S2均闭合且滑片P滑到b端时，电流表A1、A2的示数之比为3:2；当S1、S2均断开且滑片P置于滑动变阻器中点时，小灯泡L的功率为10W．则整个电路消耗的最小电功率为            W．

(11)

如图电路中、电源电压保持不变，闭合开关后，滑片P由b端滑到a端、电流表示数I与电压表示数U的变化关系如图，则电源电压为            V，定值电阻R的阻值为            Ω，滑动变阻器的最大阻值为            Ω，定值电阻功率的范围            ，滑动变阻器功率的范围            ，电路总功率的范围            ．

(12)

如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图所示，则R1的电阻为            Ω，滑动变阻器的最大电阻为            Ω，定值电阻功率的范围            ，滑动变阻器功率的范围            ，电路总功率的范围            ．

(13)

如图所示的电路，电源电压不变，R0为定值电阻．闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图所示，则电源电压为            V，定值电阻R的阻值为            Ω，滑动变阻器的最大阻值为            Ω，定值电阻功率的范围            ，滑动变阻器功率的范围            ，电路总功率的范围            ．

　　　　

(14)

如图所示，电源电压保持不变，小灯泡的额定电压为12V．闭合开关S后当滑片P从最右端滑到最左端的过程中，小灯泡的I−U图像如图所示，在滑片P向左移动过程中，小灯泡功率的变化范围为            ，滑动变阻器的最大阻值为            Ω，总功率的变化范围为            ．

​​

(15)

如图所示，电源电压恒定不变，开关闭合后，滑动变阻器R的滑片从a端滑到b端时，R消耗的电功率P随电压表示数变化的关系图像如图所示，则电源电压为            V，定值电阻R的阻值为            Ω，滑动变阻器的最大阻值为            Ω，定值电阻功率的范围            ，滑动变阻器功率的范围            ，电路总功率的范围            ．

​​​​​​​​

(16)

如图所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图所示，则定值电阻R2的阻值为            Ω；电源电压为            V，定值电阻R的阻值为            Ω；若考虑电表安全电路可消耗的最大电功率为            W，若不考虑电表安全电路可消耗的最大电功率为            W．

(17)

如图所示的电路，电源电压保持不变，滑动变阻器上标有“10Ω　1A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光．在图中绘制出电流表与两电压表示数关系的图像．则电源电压为            V，a点时滑动变阻器的阻值为            Ω，在考虑电路安全的前提下灯泡功率的范围            ，滑动变阻器功率的范围            ，电路总功率的范围            ．

(18)

如图所示，闭合开关S，调节滑动变阻器的滑片，滑片从最右端滑至最左端时，小灯泡恰好正常发光．电流表示数与两电压表示数的关系图像如图，则电源电压为            V，滑动变阻器的最大值为            Ω，定值电阻的功率变化为            ，小灯泡的功率变化为            ，电路总功率的变化范围为            ．



(19)

如图所示的电路，电源电压保持不变，小灯泡L正常发光时的电阻为9Ω，闭合开关S，调节滑动变阻器的滑片P，从最上端a滑至最下端b的过程中，电流表示数与两电压表示数的关系图像如图所示，则电源电压为            V，定值电阻R0的阻值为            Ω，滑动变阻器的最大值为            Ω，定值电阻的功率变化为            ，小灯泡的功率变化为            ，电路总功率的变化范围为            ．
