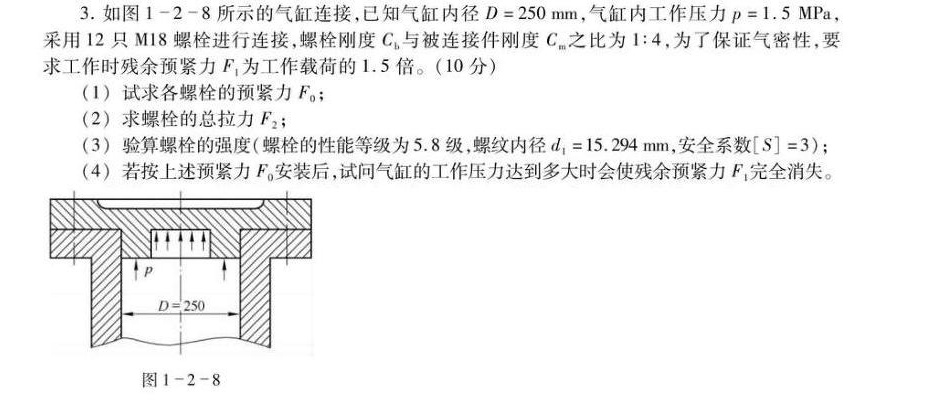

3.如图 1-2-8 所示的气缸连接,已知气缸内径 =250mm, 气缸内工作压力 =1.5MPa,-|||-采用12只M18螺栓进行连接,螺栓刚度C1与被连接件刚度Cm之比为1:4,为了保证气密性,要-|||-求工作时残余预紧力F1为工作载荷的1.5倍。-|||-(1)试求各螺栓的预紧力F0;-|||-(2)求螺栓的总拉力F2;-|||-(3)验算螺栓的强度(螺栓的性能等级为5.8级,螺纹内径 _(1)=15.294mm, 安全系数 [ f] =3) ;-|||-(4)若按上述预紧力F0安装后,试问气缸的工作压力达到多大时会使残余预紧力F1完全消失。-|||-111-|||-p-|||-D=250-|||-图 1-2-8
