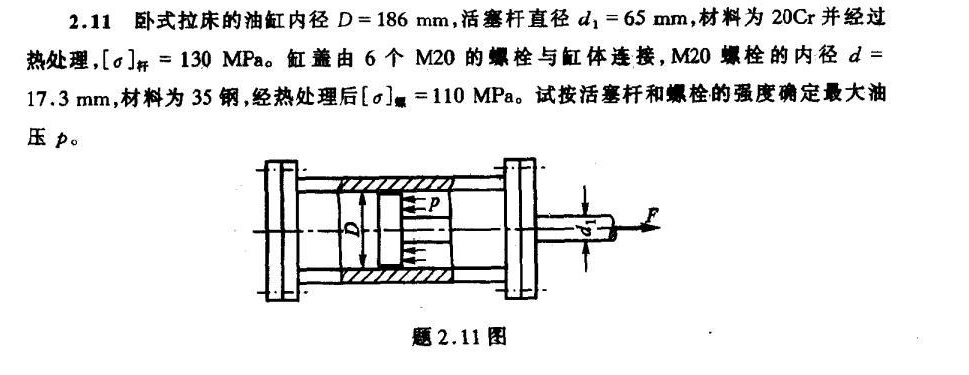

2.11卧式拉床的油缸内径 =186mm, 活塞杆直径 _(1)=65mm, 材料为20Cr并经过-|||-热处理, [ O(I)_(总)=130M(P)_(a) 缸盖由6个M20的螺栓与缸体连接,M20螺栓的内径 d=-|||-17.3mm,材料为35钢,经热处理后 [ O] =110M(P)_(a) 试按活塞杆和螺栓的强度确定最大油-|||-压p。-|||-P-|||-。 F-|||-22 ↑-|||-题2.11图

油缸盖与缸体采用6个螺栓连接。已知油缸内径 D=350mm ,油压 =1 MPa 。若螺栓材料的许-|||-用应力 [ o] =40MPa ,试确定螺栓的内径

螺栓型号为M20,其中20表示螺栓的公称直径(螺纹大径)为20mm。A. 正确B. 错误

[判断题]M20表示粗牙普通连接螺纹，直径为20mm。( )A.对B.错

[判断题]M20表示粗牙普通连接螺纹，直径为20mm。( )A.对B.错

[问答题] 计算题：某液压抓斗主油缸的内径为ф240mm，活塞杆直径为ф120mm，当液压系统压力为31.5Mpa时，问合斗、开斗时油缸的最大推力是多少？

[单选题]M20表示粗牙普通螺纹（）为20mm。A . 直径；B . 大径；C . 中径；D . 小径;

[填空题] 在螺纹标注中，M20代表（），直径20mm，右旋。

2.14 某铣床工作台进给油缸如图所示,缸内工作油压 p=2MPa 油缸内径 D=75mm ,活-|||-塞杆直径 d=18mm 。已知活塞杆材料的许用应力 [

20Cr钢制造活塞销[1]，其最终热处理工艺为（）A. 淬火+低温回火[2]B. 渗碳+淬火+低温回火C. 渗碳+淬火+中温回火D. 渗碳+淬火+高温回火

[问答题] 绘制一个外径为M20，内径为M12，头部带一个对边为30mm、对角线为35mm的六方补心接头。
