13．如图所示，一轻质杠杆OA可绕O点无摩擦转动，A端用绳子系在竖直墙壁的B点，在杠杆的C点悬挂一重为30N的物体，杠杆处于水平静止状态，已知OC=2CA，则拉力F的大小是_____N，另外请你在图中画出绳子对杠杆拉力F的力臂。(______)B-|||-F-|||-309考点二：滑轮1．如图所示，用甲乙两个相同的滑轮将同样的钩码(滑轮重小于钩码重)，缓慢提升相同的高度，则下列说法正确的是B-|||-F-|||-309F1与F2大小相等 B．甲的机械效率比乙高 C．F1做的总功比F2多 D．甲中绳子自由端移动的距离比乙大2．重量为500N的小明同学用F=20N的拉力通过如图所示装置，将物体匀速向上提起，不计摩擦，若物体在10s内上升4m，则在这段时间内(　　)B-|||-F-|||-309A．物体所受重力为40N B．小明同学对地压力大小为500NC．小明同学做的功为40J D．小明同学做功的功率为8W3．升国旗的旗杆顶上有个重要的装置是A．省力杠杆 B．定滑轮 C．动滑轮 D．滑轮组4．如图所示，重300N的物体在20N的水平拉力F的作用下，以0.2m/s的速度沿水平地面向左匀速直线运动了10s，滑轮组的机械效率为80%，则在此过程中下列说法正确的是(　　)B-|||-F-|||-309A．绳子自由端移动的距离为2m B．物体与地面间的滑动摩擦力为48NC．拉力F的功率为4W D．有用功为120J5．如图所示，分别用F1、F2、F3、F4匀速提升同一重物，若不计滑轮本身的重力及摩擦，则B-|||-F-|||-309A．F1＜F2＜F3＜F4 B．F1＞F2＞F3＞F4C．F1＝F2＝F3＜F4 D．F1＝F2＝F3＞F46．如图为“测滑轮组机械效率”的实验。在弹簧测力计拉力作用下，重6N的物体2s内匀速上升0.1m，弹簧测力计示数如图所示(不计绳重与摩擦)。下列说法正确的是( )B-|||-F-|||-309A．弹簧测力计的拉力是2.4N B．物体上升的速度为0.05m/sC．弹簧测力计拉力的功率为0.12W D．滑轮组的机械效率约83.3%7．某工地利用如图所示的滑轮组，将重180 N的物体竖直向上匀速提起2 m，用时5 s。卷扬机的拉力F 为80N(不计绳重和摩擦)。以下相关计算正确的是(　　)B-|||-F-|||-309A．有用功是400 J B．动滑轮的重力为60 NC．拉力F 的功率为72W D．动滑轮的机械效率为75%8．在图中，A装置是________滑轮(选填“定”或“动”)。若用30牛的拉力将旗帜匀速提升，则旗帜的质量为______________千克。(g取10牛/千克)B-|||-F-|||-3099．动滑轮的实质是不等臂杠杆，它的动力臂是动滑轮的_______(选填“直径”或“半径”)，阻力臂是动滑轮的______(选填“直径”或“半径”)。根据杠杆平衡的条件，使用动滑轮可以省___________力。10．如图甲、乙所示中，不计摩擦和滑轮的重力，图______使用的是定滑轮(选填“甲”或“乙”)；当分别用力匀速提起物体A和B时，F1和F2都为200牛，则GA=________牛，GB=________牛。B-|||-F-|||-30911．某人用如图所示的牵引装置来锻炼关节的功能。重物的质量为3千克，若小腿拉绳使重物匀速上升。求：小腿对绳的拉力。B-|||-F-|||-30912．如图，站在地面上的人通过滑轮组提升物体，请画出滑轮组的绕线．B-|||-F-|||-309考点三：斜面1．下列关于简单机械的说法中正确的是(　　)A．使用筷子夹取食物可以省力B．使用定滑轮既可以省力，也可以改变力的方向C．盘山公路可以看成斜面，起到省力的作用D．瓶起子在使用时，可以看成是费力杠杆2．如图所示，用平行于斜面、大小为1.25N的拉力F，将重为1.8N的物体从斜面底端匀速拉至顶端，则有用功是_____J，机械效率是______，摩擦力为________N。B-|||-F-|||-309

考点二：滑轮

1．如图所示，用甲乙两个相同的滑轮将同样的钩码(滑轮重小于钩码重)，缓慢提升相同的高度，则下列说法正确的是

1. F₁与F₂大小相等 B．甲的机械效率比乙高

2. C．F₁做的总功比F₂多 D．甲中绳子自由端移动的距离比乙大

2．重量为500N的小明同学用F=20N的拉力通过如图所示装置，将物体匀速向上提起，不计摩擦，若物体在10s内上升4m，则在这段时间内(　　)

A．物体所受重力为40N B．小明同学对地压力大小为500N

C．小明同学做的功为40J D．小明同学做功的功率为8W

3．升国旗的旗杆顶上有个重要的装置是

A．省力杠杆 B．定滑轮 C．动滑轮 D．滑轮组

4．如图所示，重300N的物体在20N的水平拉力F的作用下，以0.2m/s的速度沿水平地面向左匀速直线运动了10s，滑轮组的机械效率为80%，则在此过程中下列说法正确的是(　　)

A．绳子自由端移动的距离为2m B．物体与地面间的滑动摩擦力为48N

C．拉力F的功率为4W D．有用功为120J

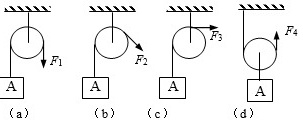

5．如图所示，分别用F₁、F₂、F₃、F₄匀速提升同一重物，若不计滑轮本身的重力及摩擦，则

A．F₁＜F₂＜F₃＜F₄ B．F₁＞F₂＞F₃＞F₄

C．F₁＝F₂＝F₃＜F₄ D．F₁＝F₂＝F₃＞F₄

6．如图为“测滑轮组机械效率”的实验。在弹簧测力计拉力作用下，重6N的物体2s内匀速上升0.1m，弹簧测力计示数如图所示(不计绳重与摩擦)。下列说法正确的是(    )

A．弹簧测力计的拉力是2.4N B．物体上升的速度为0.05m/s

C．弹簧测力计拉力的功率为0.12W D．滑轮组的机械效率约83.3%

7．某工地利用如图所示的滑轮组，将重180 N的物体竖直向上匀速提起2 m，用时5 s。卷扬机的拉力F 为80N(不计绳重和摩擦)。以下相关计算正确的是(　　)

A．有用功是400 J B．动滑轮的重力为60 N

C．拉力F 的功率为72W D．动滑轮的机械效率为75%

8．在图中，A装置是________滑轮(选填“定”或“动”)。若用30牛的拉力将旗帜匀速提升，则旗帜的质量为______________千克。(g取10牛/千克)

9．动滑轮的实质是不等臂杠杆，它的动力臂是动滑轮的_______(选填“直径”或“半径”)，阻力臂是动滑轮的______(选填“直径”或“半径”)。根据杠杆平衡的条件，使用动滑轮可以省___________力。

10．如图甲、乙所示中，不计摩擦和滑轮的重力，图______使用的是定滑轮(选填“甲”或“乙”)；当分别用力匀速提起物体A和B时，F₁和F₂都为200牛，则G_A=________牛，G_B=________牛。

11．某人用如图所示的牵引装置来锻炼关节的功能。重物的质量为3千克，若小腿拉绳使重物匀速上升。求：小腿对绳的拉力。

12．如图，站在地面上的人通过滑轮组提升物体，请画出滑轮组的绕线．

考点三：斜面

1．下列关于简单机械的说法中正确的是(　　)

A．使用筷子夹取食物可以省力

B．使用定滑轮既可以省力，也可以改变力的方向

C．盘山公路可以看成斜面，起到省力的作用

D．瓶起子在使用时，可以看成是费力杠杆

2．如图所示，用平行于斜面、大小为1.25N的拉力F，将重为1.8N的物体从斜面底端匀速拉至顶端，则有用功是_____J，机械效率是______，摩擦力为________N。
