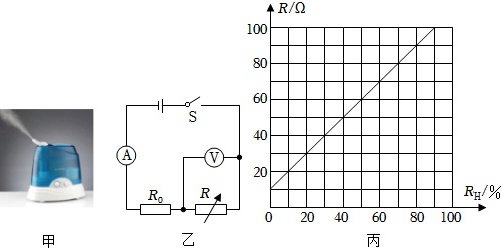

如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V。湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）。则在电路安全工作的前提下，请计算出：（1）当电流表的示数为120mA时，R接入电路中的阻值是多少？（2）当电压表示数为9V时，环境湿度为多少？（3）装置能监测湿度的范围是多少？↑R/Ω-|||-100-|||-80-|||-60-|||-40-|||-A ⑦-|||-20-|||-R _(H)/% -|||-0 20 40 60 80 100-|||-甲 乙 丙

如图甲所示电路，电源电压保持不变，灯L上标有“6V3W”字样，电流表量程为0～0.6A，电压表量程为0～3V．滑动变阻器R的最大阻值为60Ω．闭合开关S和S1且

如甲图所示电路中，电源电压不变，R1=20Ω，滑动变阻器R2的最大电阻为50Ω，电流表使用的量程为0～0.6A。小灯泡L的额定电压为3.8V，其电流随电压的变化

如图所示电路，电源电压U及定值电阻R0的阻值不变，R为电阻箱。闭合开关S，第一次调节电阻箱的阻值，使电压表的示数为15V；第二次调节电阻箱的阻值为第一次的两倍时

V1 V2-|||-R2-|||-R-|||-s如图所示电路，电源两端电压为4.5V且保持不变。电阻R1=10Ω，滑动变阻器R2的铭牌上标有“20Ω 1A”的字

[单选题]如图所示电路用电流表和电压表测量电阻阻值的两种电路，当电阻R的阻值较小时，较准确的测量电阻的阻值，应选择（）电路。A . B .

[单选题]电源的开路电压R0=12V，短路电流IS=30A，则内阻为（）Ω。A .不可确定B .0.4ΩC .2.5ΩD .30Ω

[单选题]电路中某一电阻R上的电压为10V，电流为2mA，则该电阻阻值为（）。A . 5kΩB . 10kΩC . 15kΩD . 20kΩ

[单选题]RL正弦交流串联电路如图所示，已知电流表读数为1A，电压表读数为8V，R＝6Ω，端口电压U＝（）V。A . 10B . 12C . 14D . 16

【题文】某同学用图（a）所示电路探究小灯泡的伏安特性，所用器材有：小灯泡（额定电压2.5V，额定电流0.3A）电压表（量程300mV，内阻300）电流表（量程3

如图所示电路中,A B间的电压为12V,流过电阻-|||-R 1的电流为1.5A, _(1)=6Omega ,-|||-_(2)=3Omega , () 试求R
