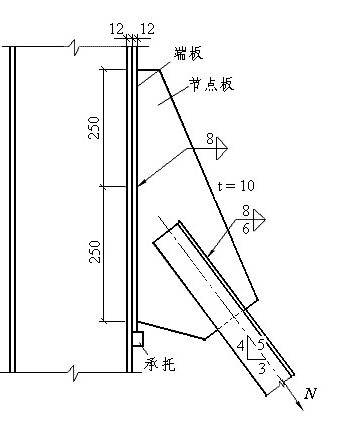

图示一柱间支撑与柱的连接节点,支撑杆承受轴心拉力设计值N=300kN,用2L80×6角钢做成,钢材均为Q235钢,焊条为E43型,手工焊。已知=160N/mm2。①支撑与节点板采用两侧角焊缝相连(绕角焊),焊脚尺寸见图,试确定焊缝长度。②节点板与端板用两条角焊缝相连,试验算该连接焊缝强度。(1)采用两边绕角焊,肢背、肢尖的受力为 焊脚高度为 计算肢背、肢尖所需焊缝长度为 构件端部按要求做成2绕角焊,故不再加5mm(2)N分解为水平拉力,竖向剪力计算焊缝强度: 验算合应力:(满足)
