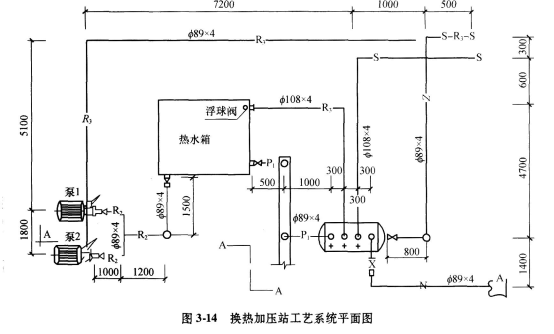

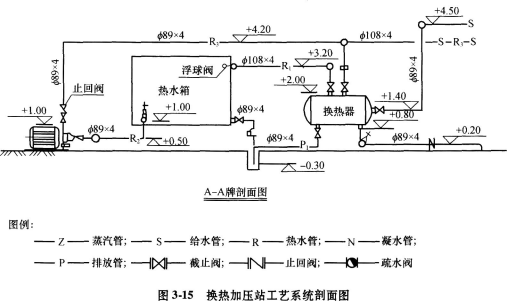

某换热加压站工艺系统安装如图3．14.3-15所示。

 管道系统工作压力为0MPa,图中标注尺寸除标高以“m”计外，其他均以“mm”计。

 2．管道均采用20#碳钢无缝钢管，弯头采用成品压制弯头，三通现场挖眼连接。管道系统全部采用电弧焊接。
 3．蒸汽管道安装就位后，对管口焊缝采用×光射线进行无损探伤，探伤片子规格为80mm×150ram，管道按每10mm有7个焊口计，探伤比例要求为50％。管道焊缝探伤片子的搭接长度按25mm计。
 4．所有法兰为碳钢平焊法兰，热水箱内配有一浮球阀，阀门型号截止阀为J41T-16，止回阀为H41T-16，疏水阀为S41T-16，均采用平焊法兰连接。
 5．管道支架为普通支架，管道安装完毕用水进行水压试验和冲洗。
 6．所有管道.管道支架除锈后，均刷防锈漆两遍。管道采用岩棉管壳(厚度为50mm)保温，外缠铝箔保护层。
问题：
(1)列式计算所有φ108 ×4管道.φ89 ×4管道工程量。
(2)列式计算蒸汽管道(z)上焊缝的×射线探伤工程量和超声波探伤工程量。
(3)列式计算管件.阀门.法兰安装工程量。
