案例一：引水工程设计工程量计算
某引水隧洞长度为512m，设计断面为直径3.5m的圆形，目前开展初步设计概算编制。隧洞开挖断面为圆形，衬砌厚度35cm（见图5-1）。假设施工超挖为15cm，衬砌混凝土采用二级配C20混凝土。二级配C20混凝土的标准配合比资料如表5-1所示。

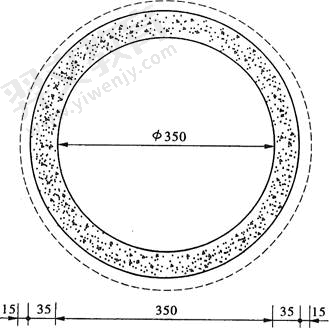

图5-1引水隧洞断面（单位：cm）
表5-1C20混凝土的标准配合比（单位：m3）

【问题】
<1>.计算设计开挖量和混凝土衬砌量。
<2>.计算预计开挖出渣量。
<3>.由于当地环境限制，工地附近无天然卵石，拟采用碎石代替卵石作为混凝土骨料，已知混凝土配合比换算如表5-2所示。
表5-2混凝土配合比换算

假设混凝土综合损耗率为5%，则该隧洞混凝土衬砌工作应准备多少水泥（t）、碎石（m3）、砂（m3）？
本案例计算中不考虑工程量阶段系数，所有计算结果保留两位小数，π取3.14。
