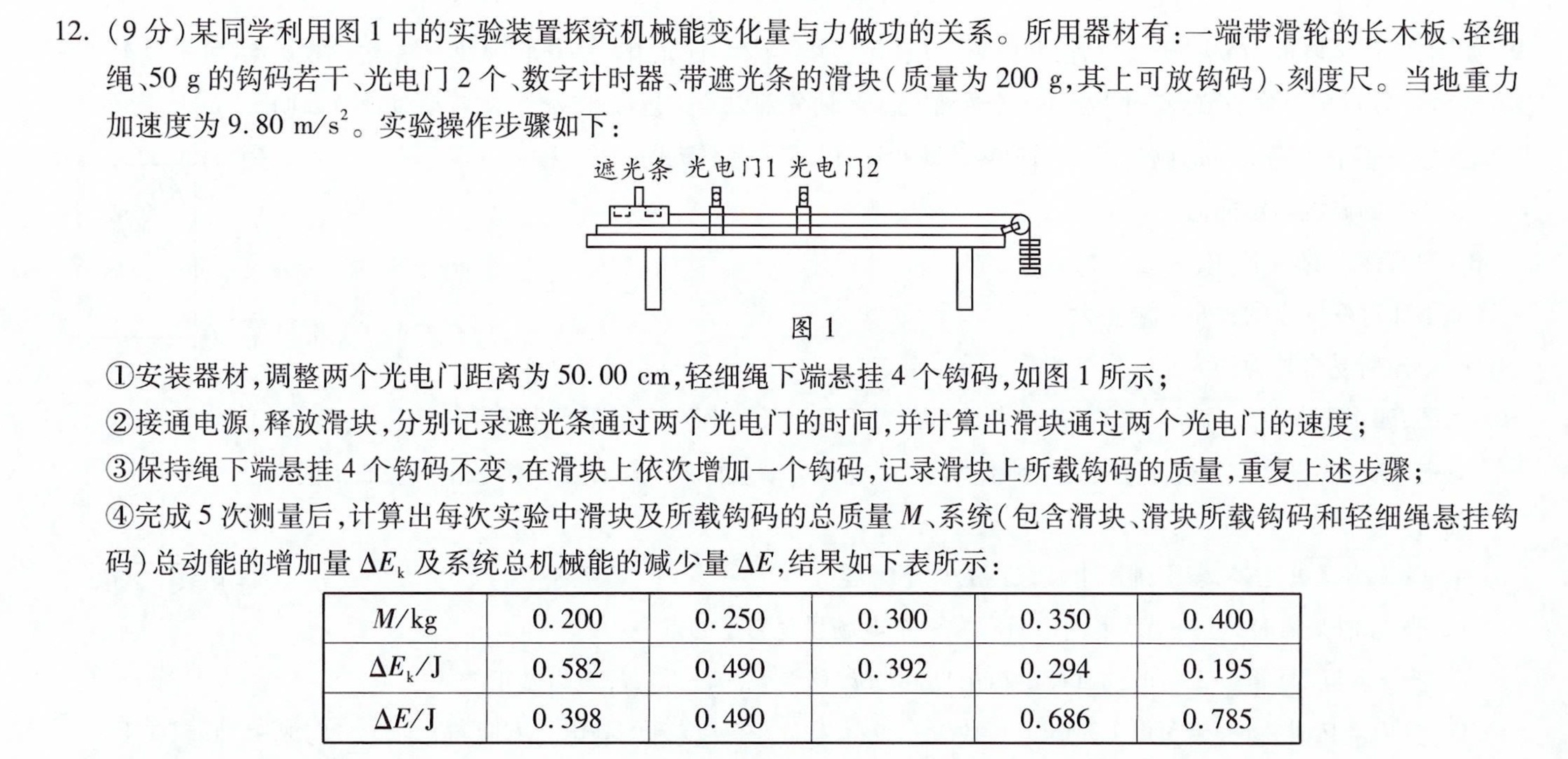

12.某同学利用图1中的实验装置探究机械能变化量与力做功的关系。所用器材有:一端带滑轮的长木板、轻细-|||-绳、50g的钩码若干、光电门2个、数字计时器、带遮光条的滑块某同学利用图1中的实验装置探究机械能变化量与力做功的关系。所用器材有:一端带滑轮的长木板、轻细-|||-绳、50g的钩码若干、光电门2个、数字计时器、带遮光条的滑块(质量为200g,其上可放钩码)、刻度尺。当地重力-|||-加速度为 .80m/(s)^2 实验操作步骤如下:-|||-遮光条光电门1光电门2-|||-且 且-|||-图1-|||-①安装器材,调整两个光电门距离为50.00 cm,轻细绳下端悬挂4个钩码,如图1所示;-|||-②接通电源,释放滑块,分别记录遮光条通过两个光电门的时间,并计算出滑块通过两个光电门的速度;-|||-③保持绳下端悬挂4个钩码不变,在滑块上依次增加一个钩码,记录滑块上所载钩码的质量,重复上述步骤;-|||-④完成5次测量后,计算出每次实验中滑块及所载钩码的总质量M、系统(包含滑块、滑块所载钩码和轻细绳悬挂钩-|||-码)总动能的增加量 Delta (E)_(k) 及系统总机械能的减少量 Delta E, 结果如下表所示:-|||-ykparallel kg 0.200 0.250 0.300 0.350 0.400-|||-Delta (E)_(k)ykparallel J 0.582 0.490 0.392 0.294 0.195-|||-Delta Eykparallel J 0.398 0.490 0.686 0.785
