某一化工生产装置中部分热交换工艺管道系统，如图6-Ⅱ-1所示.

图6-Ⅱ-1热交换装置部分管道系统图
设计说明：
(1)某一化工厂生产装置中的部分热交换工艺管道系统如图所示，图中标注尺寸标高以m计，其他均以mm计。该管道系统工作压力为2.0MPa。
(2)管道采用20号碳钢无缝钢管，管件：弯头采用成品冲压弯头，三通.四通现场挖眼连接，异径管现场摔制。
(3)阀门.法兰：所有法兰为碳钢对焊法兰；阀门型号除图中说明外，均为J41H-25，采用对焊法兰连接；系统连接全部为电弧焊。
(4)管道支架为普通支架，其中：φ219×6管支架共12处，每处25kg，φ159×6管支架共10处，每处20kg。支架手工除锈后刷防锈漆.调和漆两遍。
(5)管道安装完毕作水压试验，对管道焊口按50％的比例作超声波探伤，其焊口总数为：φ219×6管道焊口12个.φ159×6管道焊口24个。
(6)管道安装就位后，所有管道外壁手工除锈后均刷防锈漆两遍，采用岩棉管壳(厚度为60mm)作绝热层，外包铝箔保护层。
【问题】
 根据图6-Ⅱ-1所示内容和《通用安装工程工程量清单计算规范》(GB50856-2013)的规定以及分部分项工程量清单的统一项目编码(见表6-Ⅱ-1)，编制“分部分项工程量清单”(不含法兰有关分项)，并将计算过程及结果填入表6-Ⅱ-2。
表6-Ⅱ-1分项工程名称与统一编码

表6-Ⅱ-2分部分项工程量清单

 2.φ219×6碳钢管道工程的相关定额见表6-Ⅱ-3。该工程的人工单价为80元／工日，企业管理费和利润分别是人工费的85％和33％。完成碳钢管φ219×6(单重62.54kg／m)综合单价分析。并填写表6-Ⅱ-4“综合单价分析表”。

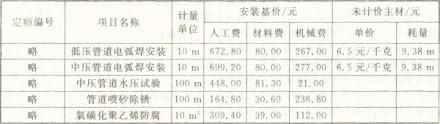

表6-Ⅱ-3φ219×6碳钢管道工程的相关定额

表6-Ⅱ-4综合单价分析表
