三、本章例题

例1-1 如本题附图所示，用开口液柱压差计测量敞口贮槽中油品排放量。已知贮槽直径D为3m，油品密度为900kg/m3。压差计右侧水银面上灌有槽内的油品，其高度为h1。已测得当压差计上指示剂读数为R1时，贮槽内油面与左侧水银面间的垂直距离为H1。试计算当右侧支管内油面向下移动30mm后，贮槽中排放出油品的质量。

解：本题只要求出压差计油面向下移动30mm时，贮槽内油面相应下移的高度，即可求出排放量。

首先应了解槽内液面下降后压差计中指示剂读数的变化情况，然后再寻求压差计中油面下移高度与槽内油面下移高度间的关系。

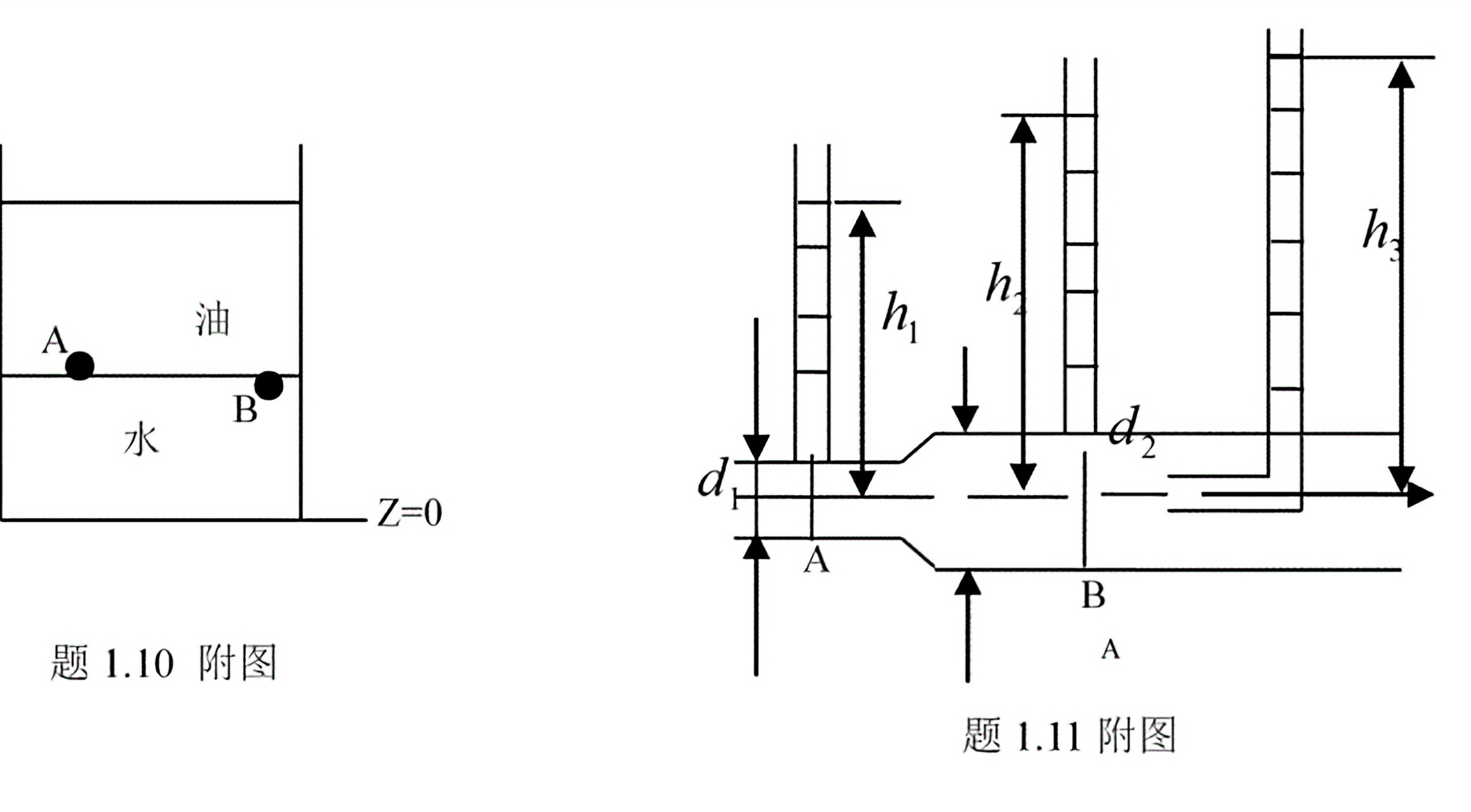

1-11 如图所示，水从内径为的管段流向内径为管段，已知，管段流体流动的速度头为0.8m水柱，，忽略流经AB段的能量损失，则________m，________m。

1-12 图示管路装有A、B两个阀门，试判断：

（1）A阀门关小，B阀门不变

p1________，p2________，p3________，p4________，(p2-p3)________(变大，变小，不变)；

（2）A阀门不变，B阀门开大

p1________，p2________，p3________，p4________，(p2-p3)________(变大，变小，不变)；

（3）A阀门开大，B阀门不变

p1________，p2________，p3________，p4________，(p1-p2)________，(p2-p3)________(变大，变小，不变)；

（4）A阀门不变，B阀门关小

p1________，p2________，p3________，p4________，(p2-p3)________(变大，变小，不变)。

1-13 图示管路两端连接两个水槽，管路中装有调节阀门一个。试讨论将阀门开大或关小时，管内流量，管内总阻力损失，直管阻力损失和局部阻力损失有何变化，并以箭头或适当文字在下表中予以表达（设水槽液位差H恒定）。

判断题

1-14 粘性是流体的物性之一，无论是静止的还是流动的流体都具有粘性。（ ）

1-15 尽管粘性是流体的物性之一，但只有流动的流体才考虑粘性的影响，对静止的流体可不考虑粘性的影响。（ ）

1-16 U型压差计测量的是两截面间静压强之间的差值。（ ）

1-17转子流量计工作时转子受到两个力的作用，一个是重力，另一个的浮力。（ ）

1-18 孔板流量计工作时，流体在流过孔板前后的静压强差不变。（ ）

1-19 转子流量计工作时，流体作用在转子上下两截面的静压强差不变。（ ）

1-20 降低温度液体的粘度增加。（ ）

1-21 升高温度气体的粘度增加。（ ）

计算题

1-22合成氨厂造气车间，为防止气柜中的煤气倒流至间歇操作的煤气发生炉内，在管路中装有水封箱，若管路进口垂直距离为2m，气柜和发生炉的压差为多少才可能不发生倒流现象。[答：19.6kPa]

1-23在化工厂采用附图所示装置控制液位，已知圆阀孔d1=20mm，浮子与圆阀孔之间由钢丝相连，固定距离L=150mm，浮子d2=100mm，圆阀与浮子总质量G=0.1kg。试求液位高H为多少时圆阀刚好开启？[答：0.17m]

1-24在直径D=40mm的管路中一文丘里管，文丘里管喉部直径为10mm，喉部接一细管，细管一端浸入池水中。已知管内水的流量为1.26×10-3m3/s，池水沿细管上升1.5m，若不计阻力损失，文丘里管入口断面的压强为多少？

[答：2.14×105Pa]

1-25高位槽内水深为1m并保持恒定，高位槽底部接一高8m的垂直管，若不计阻力损失，试求以下几种情况下管内流速与管路入口断面A的压强：

（1）容器内的压强为大气压；

（2）容器内的压强为9.81×104Pa；

（3）容器内保持4.095×104Pa的真空度；

（4）容器内的压强为大气压，但垂直管延长至20m（水温为20℃）。

[答：（1）13.3m，22.9kPa；（2）19.3m/s，22.9kPa；（3）8.86m/s，22.9kPa；（4）14.75m/s，2.33 kPa]

1-26在容器侧壁开一直径为d=20mm的小孔，容器内的水面维持恒定并高于小孔中心0.5m，试求：（1）通过小孔流出的水量（小孔的流量系数为0.61）；

（2）在小孔处接一长度L=0.5m的水平短管，直管阻力系数，水的流量有何变化？（3）将短管延长至3m，仍为0.025，水的流量为多少？

（4）试说明以上三种情况流量变化的原因，并计算水平管为多长时，其流量刚好与小孔流量相等？

[答：（1）6.0×10-4m3/s；（2）6.75×10-4m3/s；（3）4.29×10-4m3/s；（4）孔流系数C0是综合考虑了缩脉，能量损失等多种因素的校正系数，是由实验测定的。上述计算结果表明直接小孔流出的水流由于缩脉，摩擦等因素其能量是很大的，可近似计算相当于0.95m短管的阻力损失]

1-27如图所示管路从A水池向B水池输水，已知各段管长均为，管径均为100，上游水池面积SA为100，下游水池面积SB为80，HA=10，HB=4。忽略各种局部阻力，为使上游水池水位下降1，需多少时间？（设阻力系数均为0.025）[答：7372.6s]

1-28有一真空管路，管长，管径，管壁粗糙度，管内是温度为300K的空气，已知管内质量流量为0.02kg/s，出口端压强为137.3Pa，求管路入口端压强为多少？[答：1.07 kPa]

1-29鼓风机将车间空气抽入截面为200mm×300mm、长155m的风道内（粗糙度e=0.1mm），然后排至大气中，体积流量为0.5m3/s。大气压力为750mmHg，温度为15℃。求鼓风机的功率，设其效率为0.6。[答：0.5kW]

1-30在20℃下将苯液从贮槽中用泵送到反应器，经过长40m的φ57×2.5mm的钢管，管路上有两个90°弯头，一个标准阀（按1/2开启计算）。管路出口在贮槽的液面以上12m。贮槽与大气相通，而反应器是在500kpa下操作。若要维持0.5L/s的体积流量，求泵所需的功率。泵的效率取0.5。[答：605W]

1-3130℃的空气从风机送出后流经一段直径200mm长20m的管，然后在并联的管内分成两段，两段并联管的直径均为150mm，其一长40m，另一长80m；合拢后又流经一段直径200mm长30m的管，最后排到大气。若空气在200mm管内的流速为10m/s，求在两段并联管内的流速各为多少，又求风机出口的空气压力为多少。[答：u1=7.37m/s，u2=10.41m/s；风机出口p=65mmH2O]

1-32一酸贮槽通过管道向下方的反应器送酸，槽内液面在管出口以上2.5m。管路由φ38×2.5mm无缝钢管组成，全长（包括管件的当量长度）为25m。粗糙度取为0.15mm。贮槽内与反应器内均为大气压。求每分钟可送酸多少m3。酸的密度ρ=1650kg/m3，粘度μ=12cP。[答：0.068m3/min]
