三、本章例题

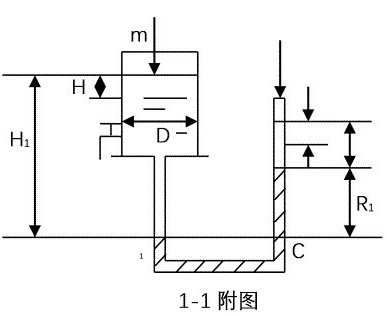

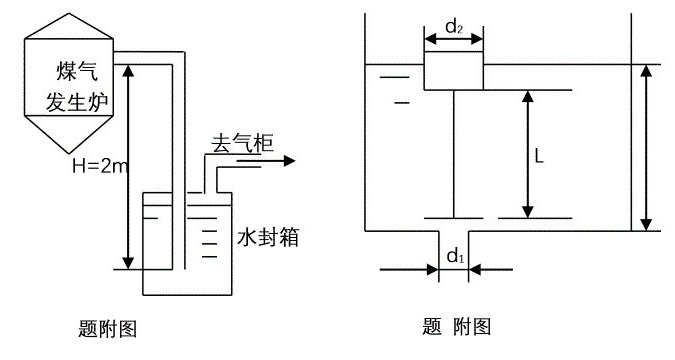

例1-1 如本题附图所示,用开口液柱压差计测量敞口贮槽中油品排放量。已知贮槽直径D为3m,油品密度为900kg/m3。压差计右侧水银面上灌有槽内的油品,其高度为h1。已测得当压差计上指示剂读数为R1时,贮槽内油面与左侧水银面间的垂直距离为H1。试计算当右侧支管内油面向下移动30mm后,贮槽中排放出油品的质量。

解:本题只要求出压差计油面向下移动30mm时,贮槽内油面相应下移的高度,即可求出排放量。

首先应了解槽内液面下降后压差计中指示剂读数的变化情况,然后再寻求压差计中油面下移高度与槽内油面下移高度间的关系。

设压差计中油面下移h高度,槽内油面相应下移H高度。不管槽内油面如何变化,压差计右侧支管中油品及整个管内水银体积没有变化。故当压差计中油面下移h后,油柱高度没有变化,仍为h1,但因右侧水银面也随之下移h,而左侧水银面必上升h,故压差计中指示剂读数变为(R-2h),槽内液面与左侧水银面间的垂直距离变为(H1-H-h)。

1-24 在直径D=40mm的管路中一文丘里管,文丘里管喉部直径为10mm,喉部接一细管,细管一端浸入池水中。已知管内水的流量为×10-3m3/s,池水沿细管上升,若不计阻力损失,文丘里管入口断面的压强为多少
