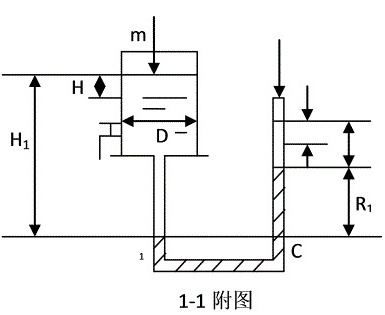

三、本章例题例1-1 如本题附图所示,用开口液柱压差计测量敞口贮槽中油品排放量。已知贮槽直径D为3m,油品密度为900kg/m3。压差计右侧水银面上灌有槽内的油品,其高度为h1。已测得当压差计上指示剂读数为R1时,贮槽内油面与左侧水银面间的垂直距离为H1。试计算当右侧支管内油面向下移动30mm后,贮槽中排放出油品的质量。m-|||-H-|||-H1 D-|||-个-|||-4-|||-R1-|||-1 C-|||-1-1 附图解:本题只要求出压差计油面向下移动30mm时,贮槽内油面相应下移的高度,即可求出排放量。首先应了解槽内液面下降后压差计中指示剂读数的变化情况,然后再寻求压差计中油面下移高度与槽内油面下移高度间的关系。1-20 降低温度液体的粘度增加。( )1-21 升高温度气体的粘度增加。( )计算题1-22 合成氨厂造气车间,为防止气柜中的煤气倒流至间歇操作的煤气发生炉内,在管路中装有水封箱,若管路进口垂直距离为2m,气柜和发生炉的压差为多少才可能不发生倒流现象。[答:19.6kPa]1-23 在化工厂采用附图所示装置控制液位,已知圆阀孔d1=20mm,浮子与圆阀孔之间由钢丝相连,固定距离L=150mm,浮子d2=100mm,圆阀与浮子总质量G=0.1kg。试求液位高H为多少时圆阀刚好开启?[答:0.17m]m-|||-H-|||-H1 D-|||-个-|||-4-|||-R1-|||-1 C-|||-1-1 附图1-24 在直径D=40mm的管路中一文丘里管,文丘里管喉部直径为10mm,喉部接一细管,细管一端浸入池水中。已知管内水的流量为1.26×10-3m3/s,池水沿细管上升1.5m,若不计阻力损失,文丘里管入口断面的压强为多少?
