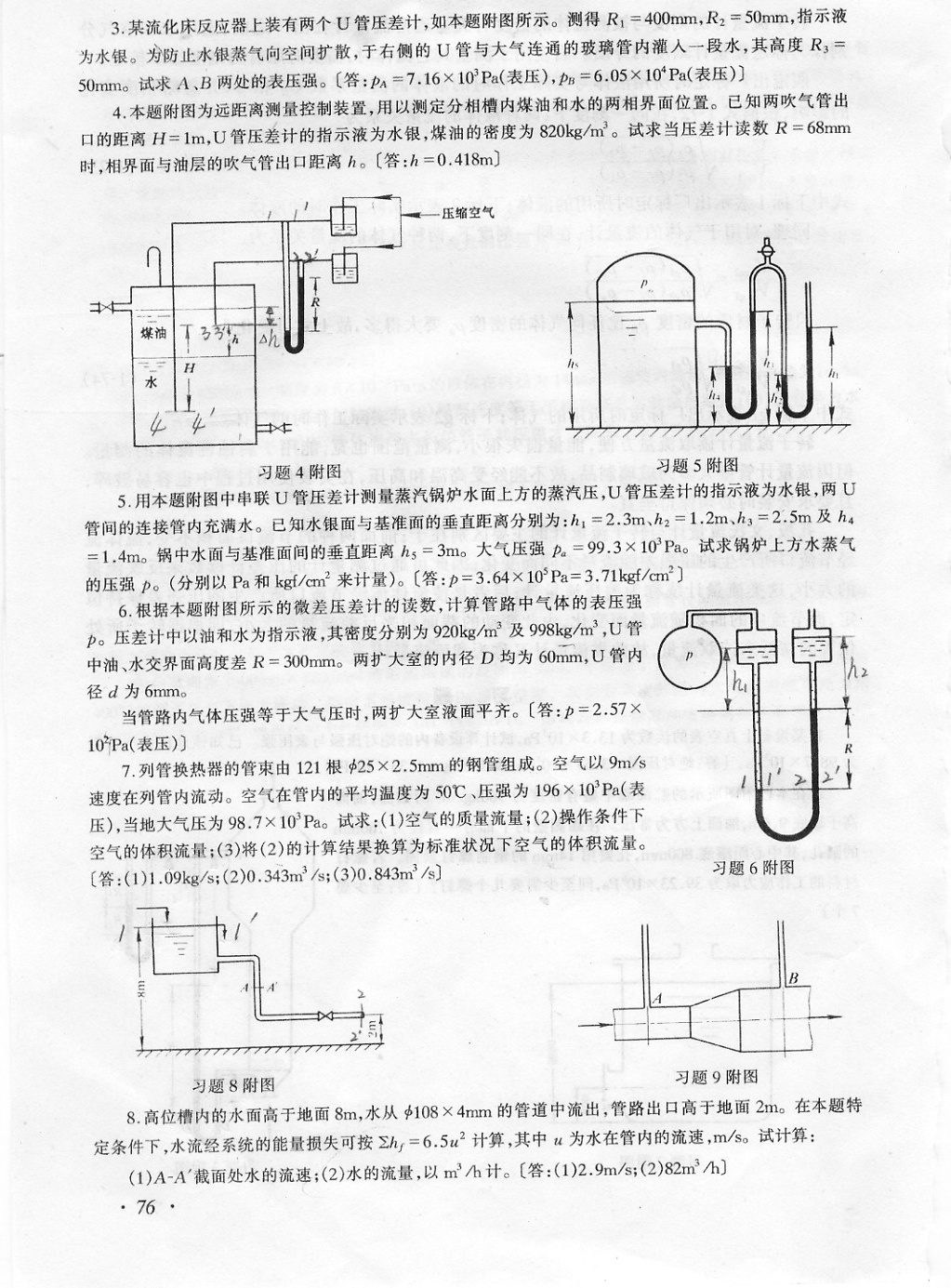

此题附图为远距离测量控制装置,用以测定分相槽内煤油和水的两相界面位置。两吹气管出口的距离H = 1m,U管压差计的指示液为水银,煤油的密度为820Kg/㎥。试求当压差计读数R=68mm时,相界面与油层的吹气管出口距离h。分析:解此题应选取的适宜的截面如下图:忽略空气产生的压强,此题中1-1´和4-4´为等压面,2-2´和3-3´为等压面,且1-1´和2-2´的压强相等。根据静力学根本方程列出一个方程组求解

用三级压缩把20℃的空气从98.07×10³kPa压缩到62.8×105Pa。设中间冷却器能把送到最后一级的空气冷却到20℃,各级压缩比相同。试求:〔1〕.在各级的活塞冲程及往复次数相同情况下,各级汽缸直径比。〔2〕三级压缩消耗的理论功〔按绝热过程考虑。空气绝热指数为,并以1kg计〕。由于空气的密度相对于水和水银来说很小可以忽略不记即:PA = 1.0 ×103×9.81×0.05 + 13.6×103= 7.16×103 Pab-b′处 PB + ρggh3 = PA + ρggh2 + ρ水银gR1PB = 13.6×103×9.81×0.4 + 7.16×103=6.05×103Pa4. 此题附图为远距离测量控制装置,用以测定分相槽内煤油和水的两相界面位置。两吹气管出口的距离H = 1m,U管压差计的指示液为水银,煤油的密度为820Kg/㎥。试求当压差计读数R=68mm时,相界面与油层的吹气管出口距离h。分析:解此题应选取的适宜的截面如下图:忽略空气产生的压强,此题中1-1´和4-4´为等压面,2-2´和3-3´为等压面,且1-1´和2-2´的压强相等。根据静力学根本方程列出一个方程组求解

参考答案与解析：

相关试题

如习题 1-9 附图所示的测压差装置, 其 U形压差计的指示液为水银, 其他管中 皆为水。若指示液读数为R=150 mm, 试求 A 、 B 两点的压力差。

如习题 1-9 附图所示的测压差装置, 其 U形压差计的指示液为水银, 其他管中 皆为水。若指示液读数为R=150 mm, 试求 A 、 B 两点的压力差。如习

  • 查看答案

    • 根据本题附图所示的微差压差计的读数,计算管路中气体的表压强p。压差计中以油和水为指示液,其密度分别为920 kg/m3 及998 kg/m3,U管中油、水交界面高度差R = 300mm。两扩大室的内径

    根据本题附图所示的微差压差计的读数,计算管路中气体的表压强p。压差计中以油和水为指示液,其密度分别为920 kg/m3 及998 kg/m3,U管中油、水交界面

  • 查看答案

    • 9.如习题9附图所示的测压表装置,其U形压差计的指示液为水银,其他管中皆为水。若指示液读-|||-数为 =150mm, 试求A、B两点的压力差。-|||-

    9.如习题9附图所示的测压表装置,其U形压差计的指示液为水银,其他管中皆为水。若指示液读-|||-数为 =150mm, 试求A、B两点的压力差。-|||-

  • 查看答案

    • 用一U形管压差计测量气体管道内的压降(阻力)，水作指示液(密度为1000kg/(m)^3 )。若压差计读数R为20mm，则表示压降等于(   )Pa。为使R读数增大、而压降Delta (P)_(f)

    用一U形管压差计测量气体管道内的压降(阻力)，水作指示液(密度为1000kg/(m)^3 )。若压差计读数R为20mm，则表示压降等于(   )Pa。为使R读数

  • 查看答案

    • 两根高度差为200mm的水管，与一个倒U形压差计相连，压差计两臂的水面差R=100mm，见下图。试求下列两种情况的压强差： （1）指示液密度为1.2kg/msup3;的空气； （2）指示液密度为917

    两根高度差为200mm的水管，与一个倒U形压差计相连，压差计两臂的水面差R=100mm，见下图。试求下列两种情况的压强差：（1）指示液密度为1.2kg/msup

  • 查看答案

    • 如附图所示,水在管道中流动。为测得A-A′、B-B′截面的压力差,在管路上方安装一U形压差计,指示液为水银。已知压差计的读数R=180mm,试计算A-A′、B-B′截面的压力差。已知水与水银的密度分别

    如附图所示,水在管道中流动。为测得A-A′、B-B′截面的压力差,在管路上方安装一U形压差计,指示液为水银。已知压差计的读数R=180mm,试计算A-A′、B-

  • 查看答案

    • 25.如习题25附图所示,用U形管液柱压差计测量等直径管路从截面A到截面B的摩擦损失∑hr。-|||-若流体密度为ρ,指示液密度为ρ0,压差计读数为R。试推导出用读数R计算摩擦损失∑hi的计算式。-|

    25.如习题25附图所示,用U形管液柱压差计测量等直径管路从截面A到截面B的摩擦损失∑hr。-|||-若流体密度为ρ,指示液密度为ρ0,压差计读数为R。试推导出

  • 查看答案

    • --|||-[例 1-4】 如图 1-5 所示,常温水在管路中-|||-流过。为测定a、b两点的压力差,安装 -U 形-|||-压差计,指示液为汞,已知压差计读数 R=-|||-100mmHg,试计算

    --|||-[例 1-4】 如图 1-5 所示,常温水在管路中-|||-流过。为测定a、b两点的压力差,安装 -U 形-|||-压差计,指示液为汞,已知压差计读

  • 查看答案

    • 三、本章例题例1-1 如本题附图所示,用开口液柱压差计测量敞口贮槽中油品排放量。已知贮槽直径D为3m,油品密度为900kg/m3。压差计右侧水银面上灌有槽内的油品,其高度为h1。已测得当压差计上指示

    三、本章例题例1-1 如本题附图所示,用开口液柱压差计测量敞口贮槽中油品排放量。已知贮槽直径D为3m,油品密度为900kg/m3。压差计右侧水银面上灌有槽内的

  • 查看答案

    • 三、本章例题例1-1 如本题附图所示,用开口液柱压差计测量敞口贮槽中油品排放量。已知贮槽直径D为3m,油品密度为900kg/m3。压差计右侧水银面上灌有槽内的油品,其高度为h1。已测得当压差计上指示

    三、本章例题例1-1 如本题附图所示,用开口液柱压差计测量敞口贮槽中油品排放量。已知贮槽直径D为3m,油品密度为900kg/m3。压差计右侧水银面上灌有槽内的

  • 查看答案
